Jawapan Teras: Kebolehlaksanaan Teknikal dan Penilaian Ekonomi Kerja Semula 2-Rongga hingga 4-Rongga
Menukarkan acuan suntikan daripada 2-rongga kepada 4-rongga ialah secara teknikal berisiko tinggi dan biasanya melibatkan reka bentuk semula lengkap susun atur asas acuan, pengimbangan pelari dan penyepaduan penyejukan. Jawapan Langsung: Melainkan acuan pada asalnya direka sebagai "Acuan Jambatan" dengan jarak yang telah diperuntukkan sebelumnya atau menggunakan sistem sisipan yang boleh ditukar ganti, kos pengubahsuaian dan risiko kegagalan pengeluaran sering melebihi pelaburan membina alat 4 rongga yang baharu.
Halangan Teknikal Kritikal dalam Penggandaan Rongga
Menggandakan bilangan rongga bukan hanya soal ruang fizikal; ia memerlukan penilaian semula asas Dinamik Bendalir Pengacuan Suntikan .

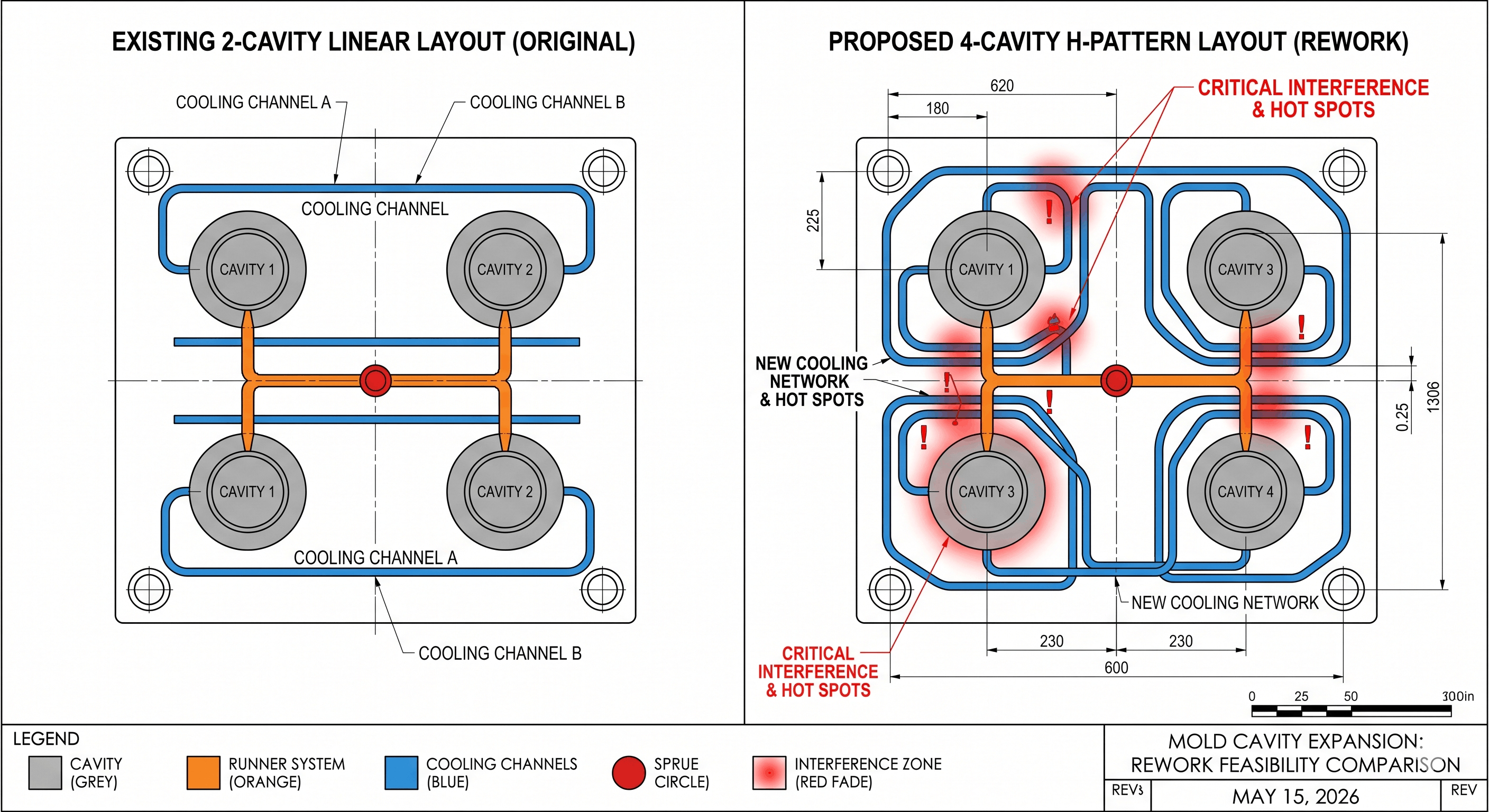

- Imbangan Pelari: Acuan 2 rongga biasanya menggunakan pelari garis lurus. Mengembangkan kepada 4 rongga memerlukan peralihan kepada an Corak H atau simetri bulat untuk memastikan tekanan, suhu dan masa pengisian yang sama merentasi semua rongga. Jika titik suapan tengah ditetapkan, mencapai keseimbangan ini selepas pembinaan adalah hampir mustahil tanpa menjejaskan kualiti bahagian.
- Beban Terma & Logik Penyejukan: Menambah rongga menggandakan tenaga haba yang memasuki acuan. sedia ada Saluran Penyejukan (Talian air) jarang diletakkan untuk mengendalikan haba tambahan. Kegagalan untuk mengubah hala laluan ini mewujudkan "titik panas", yang membawa kepada pengecutan tidak sekata, meledingkan dan masa kitaran yang jauh lebih lama.
- Integriti Struktur: Pemesinan rongga baru ke dalam pangkalan acuan sedia ada melemahkan tiang dan plat sokongan. Di bawah tekanan suntikan yang tinggi, plat acuan mungkin mengalami Pesongan mikro , menyebabkan denyar atau kerosakan yang tidak boleh diperbaiki pada garisan perpisahan.
Matriks Keputusan Teknikal: Kerja Semula lwn. Binaan Baharu
Perbandingan berikut menggariskan pertukaran antara memasang semula alat lama dan melabur dalam acuan berprestasi tinggi baharu.
| Metrik Penilaian | Mengolah Semula Alat Sedia Ada (Retrofit) | Binaan 4 Rongga Baharu (Pelaburan Baharu) |
|---|---|---|
| Kos Pendahuluan | Lebih rendah (Menjimatkan 30%-50% pada keluli) | Lebih tinggi (Perbelanjaan modal penuh) |
| Kecekapan Pengeluaran | Tidak stabil; selalunya mengakibatkan kitaran yang lebih panjang | Tinggi; dioptimumkan melalui penyejukan konformal |
| Bahagian Konsisten | miskin; risiko tinggi varians rongga ke rongga | Superior; disahkan melalui simulasi CAE |
| Panjang Umur Alat | Dikurangkan; kawasan kimpalan yang terdedah kepada keretakan | Panjang; integriti struktur penuh |
| Kekerapan Penyelenggaraan | Tinggi; tekanan pada meterai dan slaid | Rendah; menggunakan komponen piawai |
Penilaian Digital: Cara Mengukur "Kebolehkerjaan Semula"
Sebelum meluluskan pengubahsuaian, jurutera mesti mengesahkan projek menggunakan tiga KPI kuantitatif:
- Pengesahan Daya Pengapit: Jumlah kawasan yang diunjurkan (A) daripada 4 bahagian didarab dengan tekanan rongga § tidak boleh melebihi 80% daripada daya pengapit terkadar mesin (F).

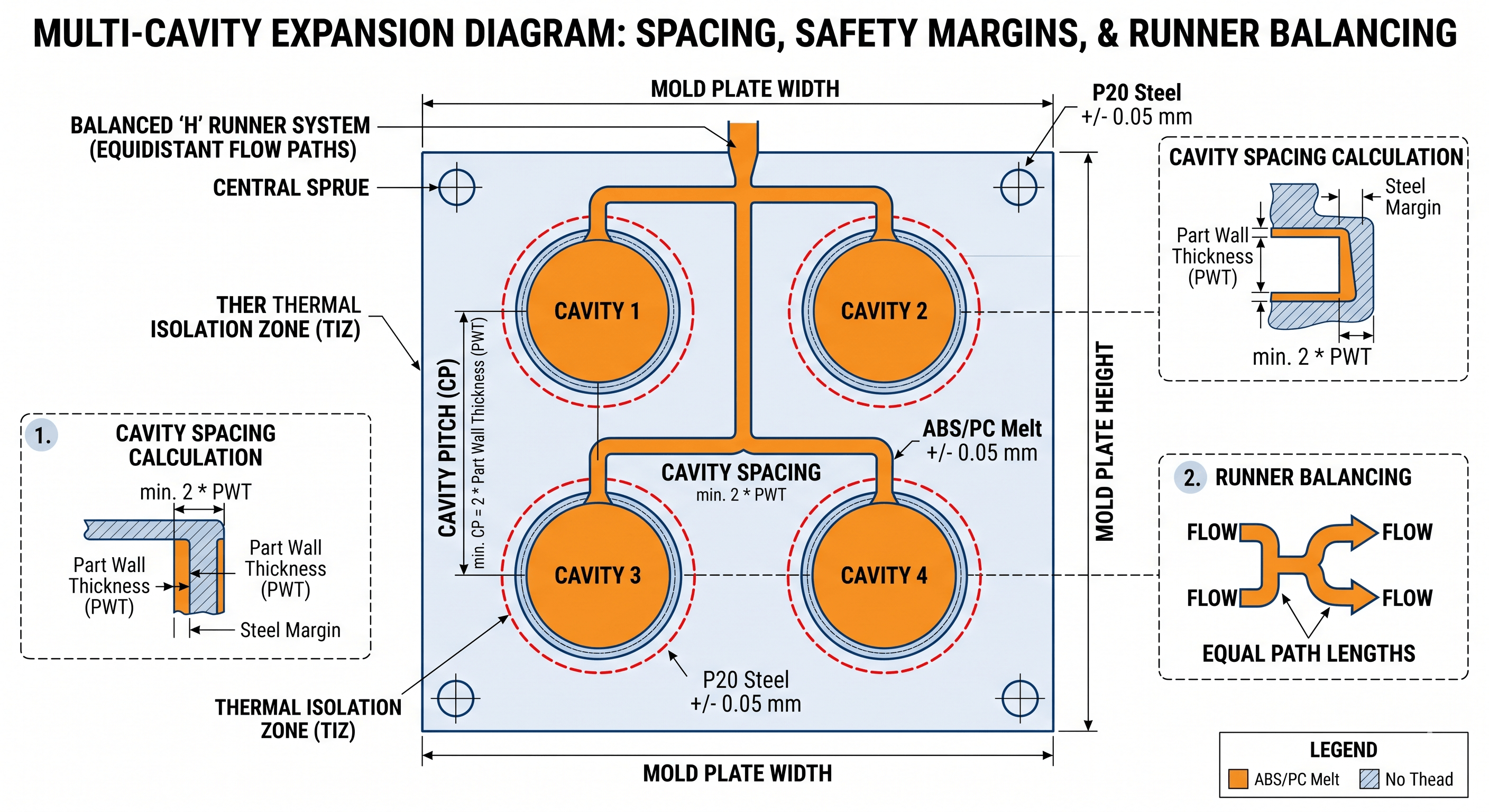

Formula: F > (A1 A2 A3 A4) * P / 0.8 - Padang Rongga & Keselamatan Keluli: Mesti ada ketebalan dinding keluli minimum sekurang-kurangnya 2x ketebalan dinding bahagian maksimum antara rongga untuk memastikan kestabilan haba.
- Nisbah Kapasiti Tangkapan: Jumlah berat 4 bahagian sepatutnya jatuh antara 20% dan 80% daripada kapasiti pukulan maksimum mesin suntikan untuk mengelakkan degradasi polimer.
Coretan Kontekstual
- Apa itu Runner Balancing? Ia adalah amalan kejuruteraan untuk mereka bentuk laluan aliran yang sama panjang untuk memastikan plastik cair mencapai setiap rongga secara serentak, menghalang turun naik bahagian berat dan dimensi.
- Apa itu Clamping Force? Tekanan yang digunakan oleh mesin pengacuan suntikan untuk memastikan acuan tertutup terhadap tekanan dalaman yang dihasilkan oleh plastik yang disuntik.
- Mengapa Kerja Semula menyebabkan "Flash"? Denyar berlaku apabila plastik bocor di antara bahagian acuan, selalunya disebabkan oleh daya pengapit atau pesongan plat yang tidak mencukupi selepas menambah lebih banyak rongga daripada asas acuan yang direka bentuk untuk menyokong.
Pengarang: Acuan IMTEC
Kelayakan: Panduan teknikal ini telah dikarang oleh IMTEC Mould. Dengan lebih 18 tahun pengalaman dalam pembuatan acuan berketepatan tinggi
Kepakaran: Khusus dalam DFM (Reka Bentuk untuk Pembuatan), Pengoptimuman Berbilang rongga dan protokol pengacuan suntikan gred perubatan.
