Pengacuan Suntikan Isipadu Rendah: Panduan Komprehensif

Realiti Pengacuan Suntikan Isipadu Rendah: Merapatkan Jurang

Dalam pembuatan, kita sering terlanggar dinding. Anda telah mengatasi toleransi goyah pencetakan 3D, tetapi anda tidak bersedia untuk menjatuhkan $50,000 pada acuan keluli keras yang mengambil masa tiga bulan untuk dibina. Di sinilah Acuan Suntikan Isipadu Rendah (LVIM) melangkah masuk. Ia adalah "sweet spot" untuk pasukan perkakasan yang memerlukan bahagian sebenar, bahan sebenar dan kelajuan sebenar—tanpa hutang peringkat perusahaan.

Apa yang kita bincangkan sebenarnya?

Fikirkan LVIM sebagai sepupu tangkas pengeluaran besar-besaran. Walaupun acuan tradisional mementingkan "berjuta-juta kitaran", LVIM direka untuk 100 hingga 10,000 unit julat.

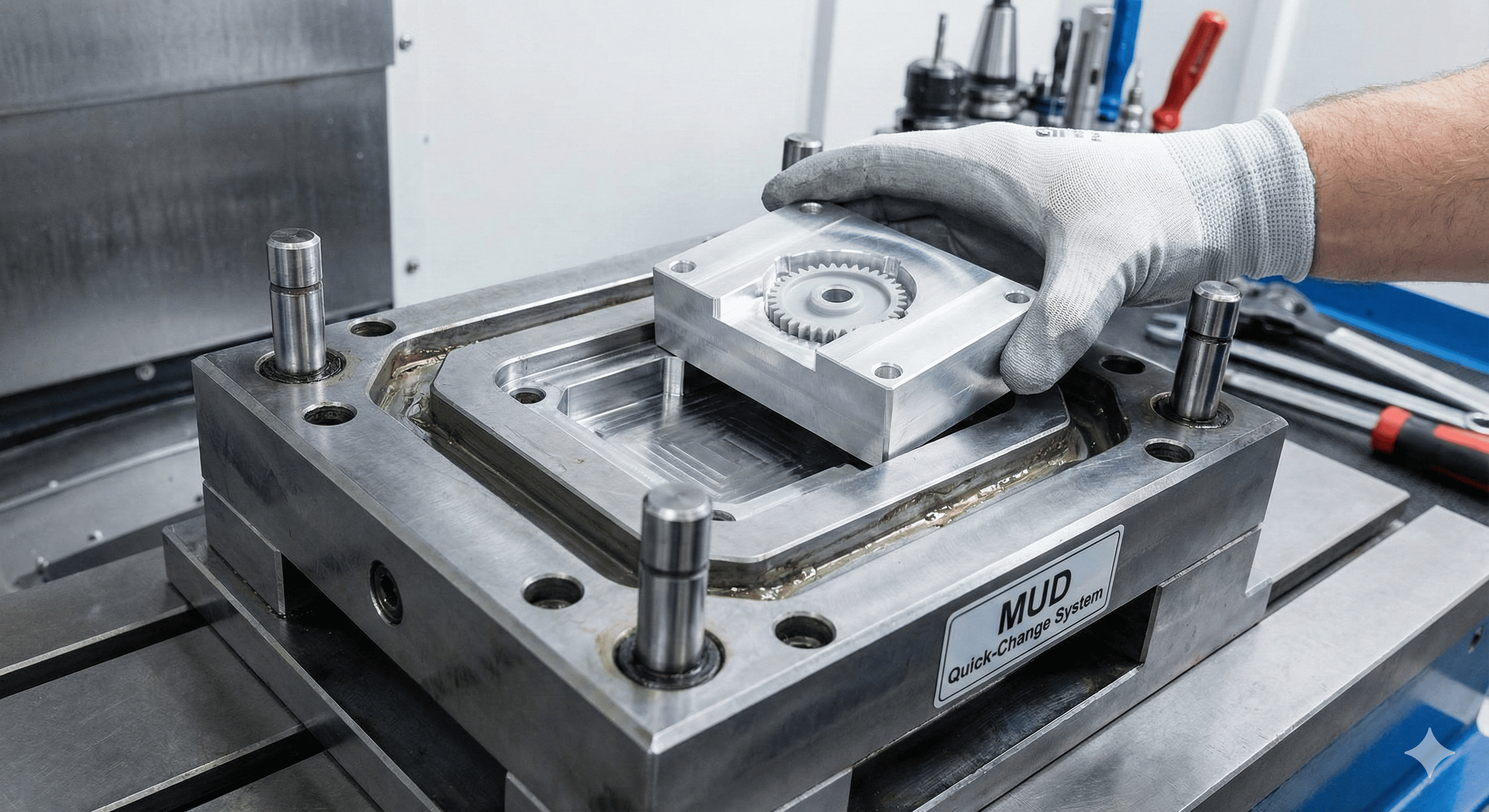

Keajaiban sebenar berlaku di kedai alat. Daripada minggu yang melelahkan menghabiskan pemesinan keluli keras, kami menggunakan gred tinggi aluminium atau aloi keluli pra-keras. kenapa? Kerana aluminium mengeluarkan haba lebih cepat dan memotong seperti mentega. Ini mengalihkan perbualan daripada "Berapa bulan?" kepada "Berapa hari lagi kami akan menghantar?"

Kenapa perlu bersusah payah dengan LVIM?

Sejujurnya, kemenangan terbesar bukan sekadar tanda harga yang lebih rendah—ia adalah ketenangan fikiran.

• Ujian Pasaran tanpa Risiko: Bayangkan melancarkan produk, menyedari butang terasa "lembek", dan perlu membuang alat $60k. Dengan pengacuan volum rendah, anda boleh berputar. Jika pasaran mahukan tekstur yang berbeza atau sedikit perubahan dalam cengkaman, dompet anda tidak akan menjerit apabila anda mengemas kini sisipan aluminium.

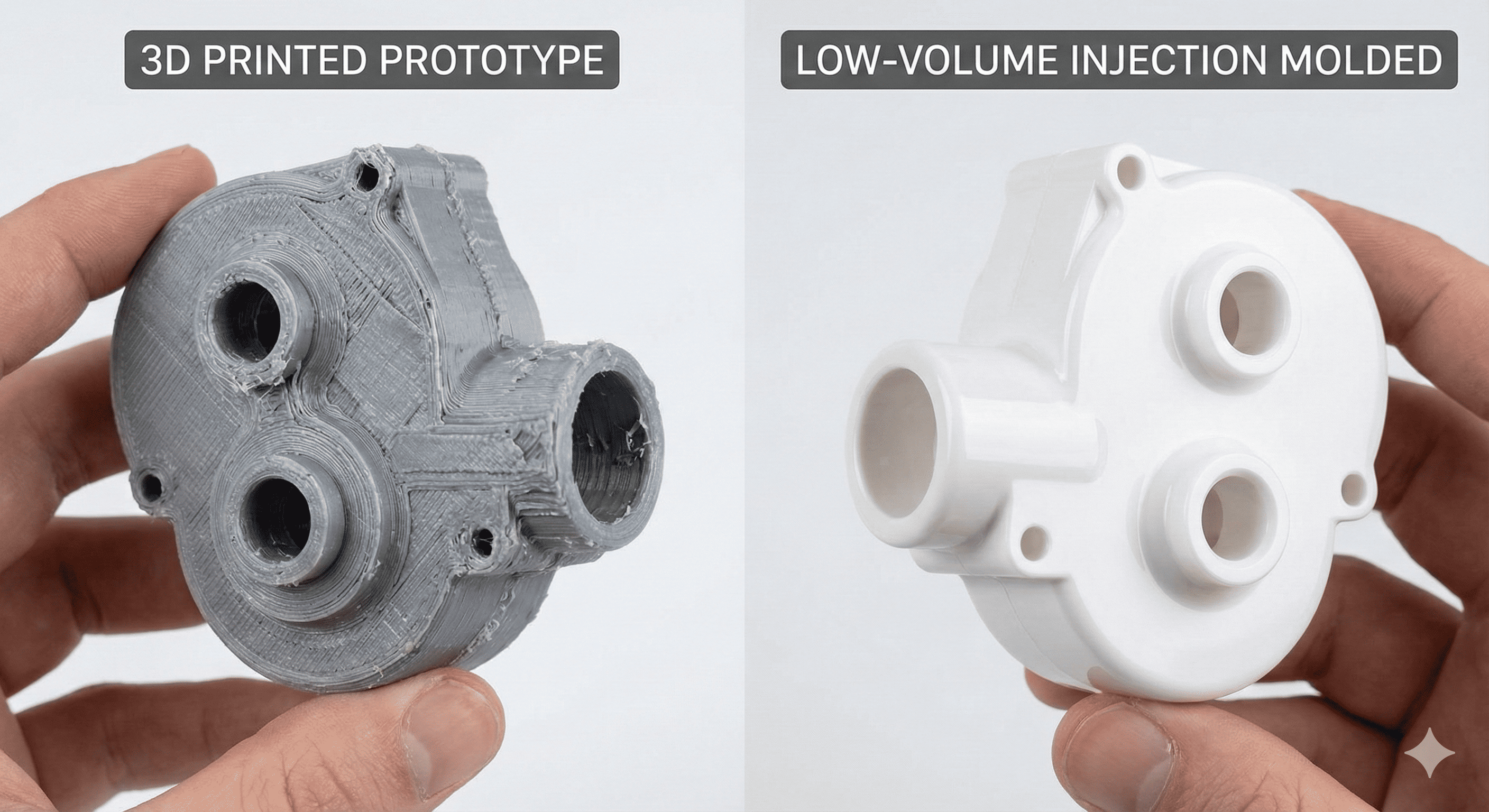

• Kelebihan "Bahan Sebenar": Sejujurnya, cetakan 3D terasa seperti cetakan 3D. Mereka bagus untuk pemeriksaan visual, tetapi mereka tidak berkelakuan seperti produk akhir. LVIM menggunakan tepat termoplastik gred pengeluaran (seperti ABS, PC atau nilon) pelanggan anda sebenarnya akan memegang. Anda mendapat snap-fit, rintangan haba dan kemasan permukaan produk runcit dari hari pertama.
• Alat Jambatan: Semasa acuan keluli "berbilang rongga" besar anda sedang diukir di kilang di suatu tempat, alat "jambatan" aluminium anda sudah mengepam keluar bahagian. Anda berada di pasaran, menjana pendapatan dan mengumpul maklum balas semasa pesaing anda masih melihat fail CAD.

Trade-off

Ia bukan semua cahaya matahari dan masa utama yang cepat, walaupun. Alat aluminium lebih lembut. Ia tidak akan bertahan untuk sejuta tangkapan, dan anda mungkin perlu mengataubankan beberapa saluran penyejukan dalaman yang paling kompleks. Tetapi untuk permulaan atau pasukan R&D? Itu pertukaran yang kebanyakan kita akan buat dalam sekejap.

Ini tentang menjadi "cukup baik" untuk menjadi "hebat" di mata pelanggan anda, secepat mungkin secara manusiawi.

Bila Perlu Menarik Pencetus: Memilih Momen yang Tepat untuk Pengacuan Kelantangan Rendah

Sangat mudah untuk terperangkap dalam pemikiran "mari cetak 3D sahaja", tetapi tiba masanya ia tidak lagi masuk akal—untuk belanjawan dan kewarasan anda. LVIM bukan sekadar jalan tengah; ia satu langkah strategik. Jadi, bilakah anda patut menggunakannya?

1. Peperiksaan Akhir Prototaip

Fikirkan ini sebagai fasa "Beta". Anda telah melakukan cetakan FDM atau SLA anda, dan bentuknya kelihatan betul. Tetapi adakah klip itu akan terputus? Adakah haba dari elektronik dalaman meledingkan selongsong? Dengan menggunakan pengacuan volum rendah untuk prototaip akhir anda, anda sedang menguji fizik sebenar daripada bahagian itu. Anda dapat melihat cara plastik mengalir ke sudut dan cara ia mengecut—data dunia sebenar yang anda tidak dapat perolehi daripada pencetak.

2. Membina "Jambatan"

Ini boleh dikatakan kes penggunaan yang paling biasa. Katakan produk anda mendapat sambutan hangat, dan anda telah memesan acuan keluli berkapasiti tinggi. Alat itu mungkin mengambil masa 12 hingga 16 minggu untuk tiba. Adakah anda mampu menunggu empat bulan untuk mula menjual? Mungkin tidak. "Alat Jambatan" (acuan aluminium) membantu anda melalui beberapa bulan pertama itu. Ia memastikan talian pemasangan anda bergerak semasa seterika tugas berat masih ditempa.

3. Pengeluaran Pilot & Niche Kecil

Kadangkala, "volume rendah" sebenarnya ialah "volume penuh" anda. Jika anda sedang membina peranti perubatan, kit pemuka automotif mewah atau komponen dron khusus, anda mungkin hanya memerlukan 2,000 unit setahun. Dalam kes ini, membelanjakan $80,000 untuk alat berbilang rongga hanyalah perniagaan yang buruk. LVIM menjadi penyelesaian pengeluaran kekal anda, memastikan overhed anda rendah dan margin anda sihat.

Buku Main Bahan: Apa Yang Anda Sebenarnya Boleh Acuan?

Orang sering bertanya, "Bolehkah saya menggunakan plastik yang sama seperti orang besar?" betul-betul. Sebenarnya, itulah keseluruhannya.

The Heavy Hitters: Termoplastik

Kebanyakan perkara yang kami sentuh—dari berus gigi anda hingga trim kereta anda—diperbuat daripada termoplastik. Ini adalah bintang pertunjukan kerana mereka boleh dicairkan, disuntik dan disejukkan berulang kali.

• ABS: Kuda kerja yang boleh dipercayai. Teguh, tahan hentaman dan kemasan yang cantik.
• Polikarbonat (PC): Apabila anda memerlukannya untuk menjadi jelas atau sangat kuat.
• Nylon (PA): Pilihan kejuruteraan untuk gear dan bahagian bergerak yang perlu menahan haus.

Pakar: Termoset

Ini adalah baka yang berbeza. Sebaik sahaja ia ditetapkan, ia selesai—seperti membakar kek, anda tidak boleh mencairkannya kembali menjadi adunan. Ia hebat untuk persekitaran haba tinggi atau penebat elektrik di mana anda tidak boleh membiarkan bahagian itu cair di bawah tekanan.

Memilih Pejuang Anda

Memilih bahan bukan hanya tentang kekuatan; ia mengenai "mengecut". Plastik yang berbeza berkelakuan berbeza apabila ia mengenai dinding sejuk acuan. Jika anda menukar bahan pada pertengahan projek, bahagian anda mungkin tidak sesuai lagi. Adalah lebih baik untuk memilih bahan tujuan pengeluaran anda semasa peringkat volum rendah untuk mengelakkan kejutan buruk kemudiannya.

Bila Perlu Menarik Pencetus: Memilih Momen yang Tepat untuk Pengacuan Kelantangan Rendah

Sangat mudah untuk terperangkap dalam pemikiran "mari cetak 3D sahaja", tetapi tiba masanya ia tidak lagi masuk akal—untuk belanjawan dan kewarasan anda. LVIM bukan sekadar jalan tengah; ia satu langkah strategik. Jadi, bilakah anda patut menggunakannya?

1. Peperiksaan Akhir Prototaip

Fikirkan ini sebagai fasa "Beta". Anda telah melakukan cetakan FDM atau SLA anda, dan bentuknya kelihatan betul. Tetapi adakah klip itu akan terputus? Adakah haba dari elektronik dalaman meledingkan selongsong? Dengan menggunakan pengacuan volum rendah untuk prototaip akhir anda, anda sedang menguji fizik sebenar daripada bahagian itu. Anda dapat melihat cara plastik mengalir ke sudut dan cara ia mengecut—data dunia sebenar yang anda tidak dapat perolehi daripada pencetak.

2. Membina "Jambatan"

Ini boleh dikatakan kes penggunaan yang paling biasa. Katakan produk anda mendapat sambutan hangat, dan anda telah memesan acuan keluli berkapasiti tinggi. Alat itu mungkin mengambil masa 12 hingga 16 minggu untuk tiba. Adakah anda mampu menunggu empat bulan untuk mula menjual? Mungkin tidak. "Alat Jambatan" (acuan aluminium) membantu anda melalui beberapa bulan pertama itu. Ia memastikan talian pemasangan anda bergerak semasa seterika tugas berat masih ditempa.

3. Pengeluaran Pilot & Niche Kecil

Kadangkala, "volume rendah" sebenarnya ialah "volume penuh" anda. Jika anda sedang membina peranti perubatan, kit pemuka automotif mewah atau komponen dron khusus, anda mungkin hanya memerlukan 2,000 unit setahun. Dalam kes ini, membelanjakan $80,000 untuk alat berbilang rongga hanyalah perniagaan yang buruk. LVIM menjadi penyelesaian pengeluaran kekal anda, memastikan overhed anda rendah dan margin anda sihat.

Buku Main Bahan: Apa Yang Anda Sebenarnya Boleh Acuan?

Orang sering bertanya, "Bolehkah saya menggunakan plastik yang sama seperti orang besar?" betul-betul. Sebenarnya, itulah keseluruhannya.

The Heavy Hitters: Termoplastik

Kebanyakan perkara yang kami sentuh—dari berus gigi anda hingga trim kereta anda—diperbuat daripada termoplastik. Ini adalah bintang pertunjukan kerana mereka boleh dicairkan, disuntik dan disejukkan berulang kali.

• ABS: Kuda kerja yang boleh dipercayai. Teguh, tahan hentaman dan kemasan yang cantik.
• Polikarbonat (PC): Apabila anda memerlukannya untuk menjadi jelas atau sangat kuat.
• Nylon (PA): Pilihan kejuruteraan untuk gear dan bahagian bergerak yang perlu menahan haus.

Pakar: Termoset

Ini adalah baka yang berbeza. Sebaik sahaja ia ditetapkan, ia selesai—seperti membakar kek, anda tidak boleh mencairkannya kembali menjadi adunan. Ia hebat untuk persekitaran haba tinggi atau penebat elektrik di mana anda tidak boleh membiarkan bahagian itu cair di bawah tekanan.

Memilih Pejuang Anda

Memilih bahan bukan hanya tentang kekuatan; ia mengenai "mengecut". Plastik yang berbeza berkelakuan berbeza apabila ia mengenai dinding sejuk acuan. Jika anda menukar bahan pada pertengahan projek, bahagian anda mungkin tidak sesuai lagi. Adalah lebih baik untuk memilih bahan tujuan pengeluaran anda semasa peringkat volum rendah untuk mengelakkan kejutan buruk kemudiannya.

Memecahkan Kod: Proses dan Tanda Harga

Bagaimanakah kita sebenarnya beralih daripada fail digital kepada sekotak bahagian dalam masa dua minggu? Ia bukan sihir, tetapi ia memerlukan sedikit "memotong lemak" daripada pembuatan tradisional.

Dari CAD ke Rongga: Proses LVIM

Pengangkatan berat berlaku semasa Reka Bentuk Acuan . Dalam pengeluaran volum tinggi, anda bimbang tentang setiap mikro saat masa kitaran, jadi anda membina "jaket air" yang kompleks untuk penyejukan. Dalam pengacuan volum rendah, kami memudahkan. Kami gunakan Die Unit Induk (MUD) pangkalan—bingkai piawai yang memegang sisipan tersuai. Ini bermakna kita hanya perlu memotong "rongga" (bentuk bahagian) dan bukan keseluruhan bongkah logam besar.

Sebaik sahaja acuan dimesin—biasanya melalui CNC berkelajuan tinggi—ia diapit ke dalam akhbar. Kitaran suntikan itu sendiri adalah tarian tekanan dan suhu. Resin cair didorong ke dalam alat, dipegang di bawah tekanan yang sangat besar untuk mengelakkan "tanda tenggelam," dan kemudian muncul keluar. Oleh kerana kami menggunakan aluminium, alat ini mengeluarkan haba dengan cepat, yang merupakan bonus yang bagus untuk memastikan benda bergerak.

Kawalan Kualiti: Bukan "Murah", Hanya "Cepat"

Salah tanggapan yang lazim ialah "volume rendah" bermaksud "kualiti rendah." Pada hakikatnya, bahagian itu selalunya lebih baik kerana jangka pengeluaran adalah lebih pendek. Seorang pengendali boleh mengawasi 500 bahagian dengan lebih dekat berbanding 500,000 bahagian. Kami masih menyemak toleransi dengan CMM (Mesin Pengukur Selaras) dan memastikan warna sepadan dengan spesifikasi jenama anda.

Soalan Besar: Apakah Kos Ini?

Mari bercakap nombor-atau sekurang-kurangnya, apa yang mendorong mereka. Dalam pengacuan suntikan, anda sentiasa melawan Kos Persediaan Awal .

1. Rang Undang-Undang Perkakas: Ini adalah halangan terbesar anda. Untuk LVIM, anda sedang melihat julat—mungkin $2,000 untuk gear ringkas dan sehingga $15,000 untuk kandang kompleks dengan "tindakan sampingan" (bahagian bergerak dalam acuan). Bandingkan dengan $50,000 untuk alat keluli pengeluaran.
2. Harga Bahagian: Inilah hasil tangkapannya. Kos "setiap bahagian" anda akan lebih tinggi daripada skala besar-besaran. kenapa? Kerana anda menyebarkan masa persediaan dan penentukuran mesin itu melebihi 500 unit dan bukannya sejuta.
3. Perkara Geometri: Mahu dinding "sifar darjah"? Atau lubang yang dalam dan sempit? Itu menambah kos. Jika anda boleh merancang dengan murah hati draf sudut (tepi tirus), bahagiannya lebih mudah keluar, acuan tahan lebih lama, dan harga jatuh.

Cara Menjimatkan Sedikit Grand

Jika anda ingin memastikan invois kurus, fikirkan Kemasan Permukaan . Kemasan cermin "Kelas A" berkilat tinggi memerlukan penggilapan manual oleh manusia selama berjam-jam. Jika anda boleh hidup dengan kemasan bertekstur "Protomold" atau kemasan mesin standard, anda akan menjimatkan sebahagian besar perubahan dan beberapa hari masa pendahuluan.

Persaingan: Pengacuan Volum Rendah lwn Medan

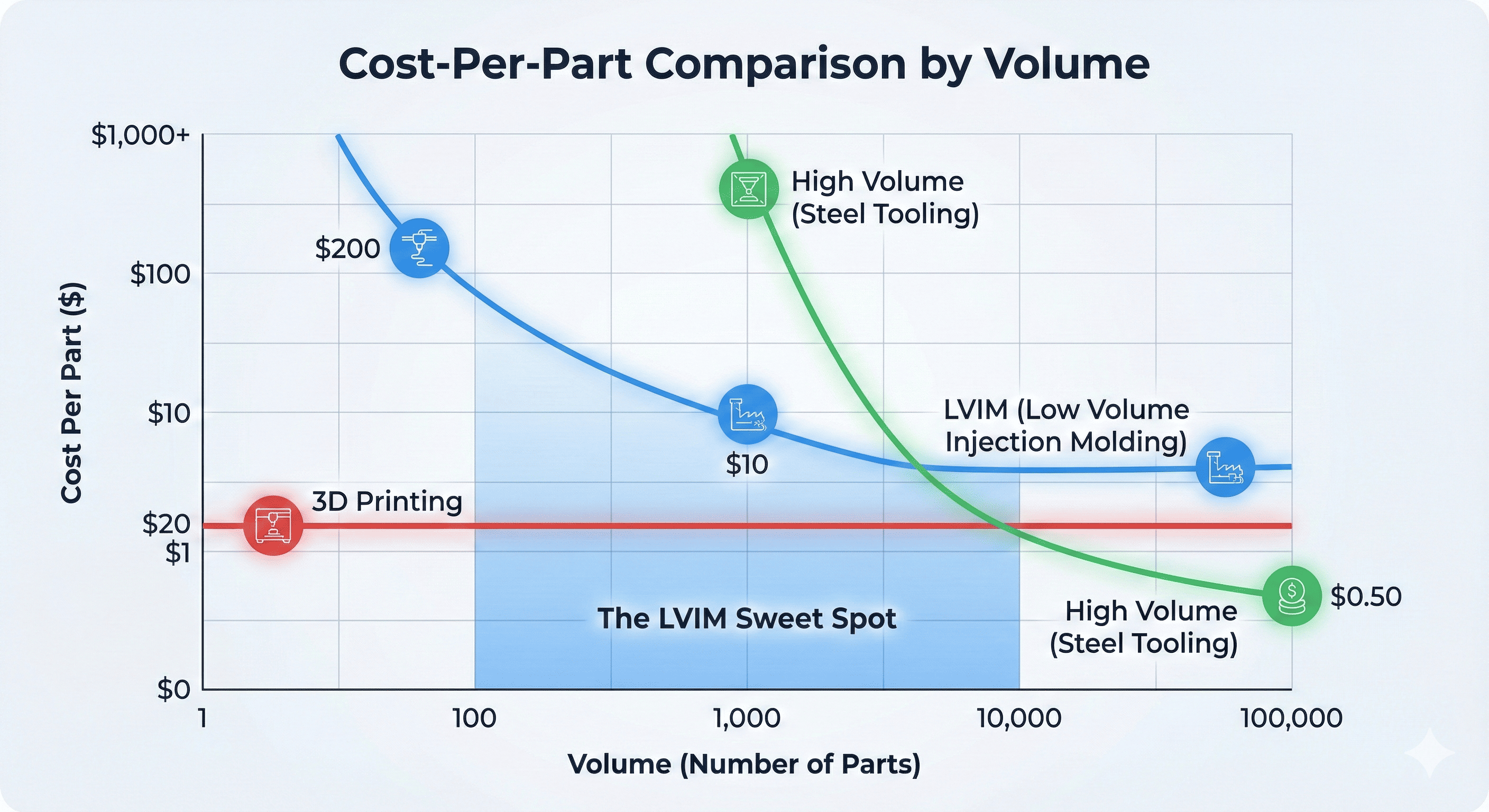

Memilih kaedah pembuatan tidak sepatutnya berasa seperti permainan meneka. Biasanya, ia datang ke titik "pulangan modal". Bilakah kelajuan pencetak 3D berhenti menjadi kelebihan? Bilakah kos blok mesin CNC menjadi berlebihan?

Berikut ialah "helaian tipu" yang kebanyakan jurutera gunakan untuk membuat keputusan:

"Silang Kos"

Fikirkan cara ini: Pencetakan 3D adalah seperti menaiki teksi. Ia mudah untuk perjalanan singkat, tetapi anda tidak akan menggunakannya untuk memandu ke seluruh negara. Low Volume Injection Molding adalah seperti memajak kereta. Terdapat sedikit kertas kerja dan bayaran muka (kos acuan) pada permulaan, tetapi selepas itu, setiap batu—atau setiap bahagian—jauh lebih murah.

Kesan Dunia Sebenar: Kejayaan SolarSack

Mari kita lihat contoh sebenar. Sebuah syarikat Denmark menelefon SolarSack membangunkan produk yang ringkas dan menjimatkan nyawa: beg plastik yang menggunakan sinaran UV untuk membersihkan air.

Mereka memerlukan paip air khusus yang gred makanan, kalis bocor dan cukup murah untuk membangunkan pasaran.

• Masalahnya: Percetakan 3D tidak dapat mengendalikan keperluan bahan gred makanan, dan acuan keluli "skala penuh" adalah risiko $40,000 untuk permulaan.
• Penyelesaian: Mereka menggunakan Pengacuan Isipadu Rendah . Ia membolehkan mereka mengulangi enam reka bentuk paip yang berbeza tanpa kehilangan baju mereka.
• Hasilnya: Mereka menghasilkan 10,000 unit pertama menggunakan alat "lembut" ini. Setelah produk itu berjaya terbukti dan reka bentuknya dikunci, mereka akhirnya melabur dalam alat pengeluaran keluli "berat".

Apa Seterusnya? Masa Depan Kumpulan Kecil

Kami beralih daripada model kilang "satu saiz untuk semua". Masa depan LVIM semakin bijak dan hijau.

1. Acuan Didorong AI: Kami melihat lebih banyak perisian yang menggunakan AI untuk "meramalkan" cara plastik akan mengalir sebelum kami memotong logam. Ini bermakna bahagian pertama di luar talian lebih berkemungkinan sempurna, mengurangkan pembaziran.
2. Resin Mesra Alam: Dengan peningkatan matlamat "Ekonomi Pekeliling", lebih banyak kedai menawarkan damar kitar semula or plastik berasaskan bio (seperti yang diperbuat daripada kanji jagung) khusus untuk projek jangka pendek. Ini adalah cara terbaik untuk jenama menguji versi "hijau" produk mereka tanpa melakukan baik pulih pengeluaran besar-besaran.
3. Automasi Desktop: Senjata robot berskala kecil kini digunakan untuk "memilih dan meletakkan" bahagian walaupun di kedai-kedai kecil, yang membantu mengekalkan kos buruh untuk larian volum rendah bersaing dengan pengeluaran besar-besaran di luar negara.

Garis Bawah

Pengacuan Suntikan Volum Rendah bukan sekadar versi pengeluaran besar-besaran "belanjawan". Ia adalah alat untuk bergerak pantas. Ia adalah untuk pasukan yang ingin mendapatkan produk berkualiti tinggi ke tangan pelanggan mereka sementara pesaing mereka masih bertengkar mengenai prototaip.

Membungkusnya: Adakah Pengacuan Kelantangan Rendah Langkah Seterusnya Anda?

Kami telah membincangkan "bagaimana", "apa" dan "berapa banyak". Tetapi pada penghujung hari, pengacuan suntikan volum rendah adalah lebih daripada sekadar item baris pada belanjawan pembuatan—ia adalah strategi untuk bertahan dalam pasaran yang bergerak pada kelajuan cahaya.

The Takeaway

Jika anda menggunakan reka bentuk yang sedia untuk dunia, jangan biarkan mitos pembuatan tradisional "Semua atau Tiada" menghalang anda. Anda tidak perlu memilih antara bahagian plastik yang kelihatan seperti mainan (pencetakan 3D) dan perjudian kewangan besar-besaran (perkakas keluli yang dikeraskan).

Pengacuan Suntikan Volum Rendah memberi anda:

• Tepi Profesional: Bahagian yang kelihatan dan bertindak seperti ia berada di rak runcit.
• Bilik Pernafasan Kewangan: Kos pendahuluan yang lebih rendah yang membolehkan anda mengekalkan modal anda untuk pemasaran dan pertumbuhan.
• Keupayaan untuk Pivot: Jika pelanggan anda mahukan perubahan, anda tidak berkahwin dengan sekeping besi bernilai $50k.

Petua Terakhir dari Tingkat Kedai

Sebelum anda menghantar fail CAD anda untuk sebut harga, bantu diri anda sendiri: Bercakap dengan pengacu anda lebih awal. Perbualan sepuluh minit tentang sudut draf atau ketebalan dinding selalunya boleh menjimatkan ribuan dolar dalam pengubahsuaian alatan. Kebanyakan kedai volum rendah digunakan untuk bekerja dengan fail R&D yang "kotor"—mereka mengharapkan untuk membantu anda memperhalusi reka bentuk untuk acuan. Manfaatkan kepakaran itu.

Jadual Ringkasan: Kitaran Hayat Bahagian

Jurang antara "idea" dan "produk" adalah lebih sempit berbanding sebelum ini. Sama ada anda sedang membina peranti perubatan hebat seterusnya atau bahagian khusus teknologi pengguna, LVIM ialah jambatan yang membawa anda ke seberang.

Soalan Lazim

Apabila ia datang kepada pengacuan volum rendah, beberapa soalan yang sama cenderung muncul di lantai kedai. Inilah "percakapan lurus" tentang perkara yang anda perlu ketahui.

Seberapa "rendah" kelantangan rendah, betul-betul?

Walaupun tidak ada undang-undang yang ditulis dalam batu, industri biasanya mempertimbangkan apa-apa daripadanya 100 hingga 10,000 units sebagai titik manis. Di bawah 100, anda biasanya lebih baik dengan pencetakan 3D atau pemesinan CNC. Melebihi 10,000, haus dan lusuh pada acuan aluminium mungkin mula menjejaskan toleransi anda, menjadikan peralihan kepada keluli sebagai pertaruhan jangka panjang yang lebih bijak.

Adakah bahagian saya akan kelihatan "prototaip-y"?

Tidak sama sekali. Itulah keindahannya. Oleh kerana kami menggunakan mesin pengacuan suntikan sebenar dan resin gred pengeluaran, bahagian anda akan mempunyai berat, tekstur dan integriti struktur yang sama seperti sesuatu yang anda beli di peruncit kotak besar. Jika anda mahukan tekstur tertentu (seperti kemasan matte atau permukaan terhakis bunga api), kami boleh menggunakannya terus pada acuan.

Bolehkah saya membuat perubahan pada acuan setelah ia dibina?

Ya—sampai satu tahap. Ia lebih mudah untuk keluarkan logam daripada menambahnya. Jika anda perlu mengecilkan lubang atau menipiskan dinding, biasanya kami boleh "mesin keluar" lebih banyak acuan. Menambah bahan (menjadikan bahagian lebih tebal) adalah lebih rumit dan mungkin memerlukan kimpalan atau sisipan baharu. Inilah sebabnya mengapa aluminium sangat popular; ia amat memaafkan dan pantas untuk diubah suai berbanding keluli yang dikeraskan.

Mengapa masa utama lebih pendek?

Acuan tradisional adalah seperti peti besi bank—ia dibina untuk bertahan dalam berjuta-juta kitaran tekanan tinggi. Itu mengambil masa. Penggunaan alatan volum rendah reka bentuk yang dipermudahkan dan logam "lebih lembut" yang boleh dipotong pada kelajuan yang lebih tinggi pada mesin CNC. Kami juga melangkau sistem penyejukan automatik kompleks yang digunakan dalam pengeluaran besar-besaran, yang mengurangkan minggu daripada jadual fabrikasi.

Adakah terdapat had kepada bahan yang boleh saya gunakan?

Jika ia adalah termoplastik, kita boleh membentuknya. Dari asas Polipropilena kepada prestasi tinggi MENGINTIP atau penuh kaca Nylon , proses mengendalikan semuanya. Satu-satunya "had" sebenar ialah memastikan pilihan bahan anda sepadan dengan reka bentuk acuan (kerana plastik yang berbeza mengecut pada kadar yang berbeza).

Bagaimana jika saya akhirnya memerlukan 100,000 bahagian?

Fikirkan alat volum rendah anda sebagai alat "kemasukan pasaran" anda. Sebaik sahaja volum jualan anda mewajarkan pelaburan, anda mengambil pelajaran yang dipelajari daripada larian volum rendah—seperti tempat tanda sinki muncul atau toleransi yang ketat—dan gunakannya pada alat pengeluaran keluli berbilang rongga. Anda pada asasnya telah menggunakan LVIM untuk "menyah risiko" fasa pengeluaran besar-besaran anda.
