Panduan pakar untuk jurutera reka bentuk dan pakar perolehan tentang mengoptimumkan komponen getah acuan tersuai, mengemudi piawaian toleransi dan memperkemas pengeluaran antarabangsa.
Garis Panduan Reka Bentuk untuk Bahagian Acuan Suntikan Getah
Mereka bentuk komponen elastomer memerlukan pemikiran kejuruteraan yang berbeza berbanding dengan pengacuan termoplastik tegar. Oleh kerana getah sintetik mengalami hubungan silang yang ketara semasa pemvulkanan, dinamik aliran dan pengecutan isipadu menentukan kekangan geometri yang tepat. Mod kegagalan utama dalam pengacuan getah tersuai ialah ketebalan dinding nominal yang tidak konsisten, yang menghasilkan kadar penyembuhan tidak seragam, lompang dalaman yang teruk dan tanda sinki permukaan. Mengekalkan ketebalan dinding yang disyorkan 1.5 mm hingga 5.0 mm (dengan minimum fungsi mutlak sekitar 0.5 mm untuk diafragma kecil) memastikan aliran kompaun yang seimbang dan keseimbangan terma di seluruh rongga.
Jejari sudut dan sudut draf secara langsung mengawal jangka hayat alat dan kecekapan lenting bahagian. Sudut dalaman yang tajam menumpukan tekanan mekanikal dan menghalang aliran elastomer; oleh itu, jejari fillet dalaman mesti mengukur sekurang-kurangnya 25% daripada ketebalan dinding nominal bersebelahan (minimum 0.5 mm). Walaupun keanjalan semula jadi getah durometer rendah membolehkan pembongkaran paksa (pelucutan) potongan kecil, penggunaan sudut draf 1.0 hingga 2.0 darjah setiap sisi kekal kritikal untuk sebatian durometer tinggi (melebihi 70 Shore A) atau permukaan bertekstur untuk mengelakkan koyak semasa lentingan berkelajuan tinggi.
Untuk profil pengedap, keratan rentas gasket tersuai memerlukan pematuhan ketat kepada had ubah bentuk. Di bawah beban pengapit nominal, pengedap elastomer harus mengalami 15% hingga 30% picitan mampatan. Jumlah pengedap terlalu reka bentuk berbanding rongga kelenjar menyebabkan penguncian hidraulik dan kegagalan set mampatan pramatang.
| Parameter Reka Bentuk | Sasaran Disyorkan | Kelas RMA A2 (Kepersisan Tinggi) | ISO 3302-1 Kelas M2 |
|---|---|---|---|
| Ketebalan Dinding Nominal | 1.5 mm hingga 5.0 mm | /- 0.10 mm (untuk dimensi < 10 mm) | /- 0.16 mm (untuk dimensi < 10 mm) |
| Jejari Fillet Dalaman | >= 25% daripada ketebalan dinding | /- 0.15 mm (10 hingga 25 mm) | /- 0.20 mm (10 hingga 25 mm) |
| Sudut Draf | 1.0 hingga 2.0 darjah setiap sisi | /- 0.20 mm (25 hingga 50 mm) | /- 0.32 mm (25 hingga 50 mm) |
| Undercut Depth | < 5% tanpa teras mekanikal | /- 0.25 mm (50 hingga 80 mm) | /- 0.40 mm (50 hingga 80 mm) |
Jadual 1: Parameter reka bentuk utama dan perbandingan antara RMA Kelas A2 Precision dan piawaian acuan Kelas M2 ISO 3302-1.

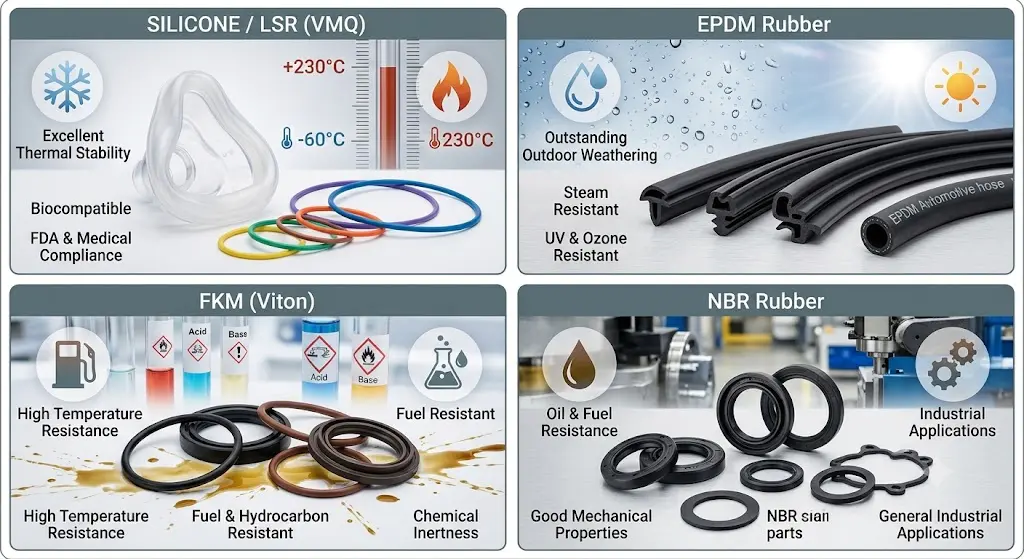

Pemilihan Bahan: Silikon, EPDM dan Elastomer Khusus
Memilih sebatian elastomer yang optimum memerlukan penjajaran struktur polimer kimia dengan permintaan persekitaran operasi. Ketumpatan pautan silang yang dicapai semasa pemvulkanan secara langsung mempengaruhi sifat fizikal, termasuk kekuatan tegangan, kekerasan durometer (Shore A) dan rintangan set mampatan. Set mampatan mewakili ubah bentuk kekal yang tinggal selepas daya mampat dilepaskan. Peratusan set mampatan dinyatakan secara matematik sebagai C = [(t0 - t1) / (t0 - tn)] * 100, di mana t0 ialah ketebalan spesimen asal, t1 ialah ketebalan spesimen akhir selepas pemulihan, dan tn ialah ketinggian bar spacer.
Getah Silikon (VMQ / Getah Silikon Cecair - LSR) menampilkan tulang belakang silikon-oksigen bukan organik yang mempamerkan kestabilan terma dari -60 darjah C hingga 230 darjah C. LSR menyediakan keserasian bio yang melampau dan set mampatan rendah, menjadikannya pilihan utama untuk aplikasi perubatan dan hubungan makanan. Etilena Propilena Diene Monomer (EPDM) menggunakan tulang belakang hidrokarbon bukan kutub, menawarkan rintangan yang luar biasa terhadap ozon, pelarut kutub, stim dan luluhawa luar pada kos bahan mentah yang jauh lebih rendah daripada silikon. Elastomer fluorokarbon (FKM / Viton) menggunakan ikatan karbon-fluorin untuk memberikan rintangan cecair yang unggul terhadap hidrokarbon aromatik yang agresif, bahan api sintetik dan bahan kimia pekat sehingga 250 darjah C.
| Jenis Polimer Elastomer | Julat Kekerasan | Suhu Perkhidmatan (deg C) | Kekuatan Tegangan | Pematuhan Peraturan Utama |
|---|---|---|---|---|
| Silikon (VMQ / LSR) | 10 hingga 80 Shore A | -60 hingga 230 | 5 hingga 11 MPa | FDA 21 CFR 177.2600, USP Kelas VI |
| Getah EPDM | 40 hingga 90 Shore A | -45 hingga 150 | 8 hingga 20 MPa | NSF 61 (Air Boleh Diminum), Pilihan TPV Boleh Dikitar Semula |
| Fluoroelastomer (FKM) | 50 hingga 90 Shore A | -20 hingga 250 | 10 hingga 18 MPa | Penarafan nyalaan UL94 V-0, spesifikasi OEM Automotif |
| Nitril (NBR) | 30 hingga 90 Shore A | -30 hingga 120 | 7 hingga 18 MPa | Piawaian pendedahan bahan api/minyak komersial |
Mandat pematuhan dalam pasaran Amerika Utara menentukan ketegasan perumusan kompaun. Produk yang dimaksudkan untuk sentuhan berulang dengan makanan mesti menggunakan ramuan yang disenaraikan di bawah FDA 21 CFR 177.2600. Komponen penjagaan kesihatan memerlukan ujian kereaktifan biologi Kelas VI USP, mengesahkan bukan ketoksikan di bawah penilaian sistemik dan intrakutan. Bahagian pengagihan air minuman memerlukan pensijilan NSF 61 untuk memastikan sifar bahan larut toksik di bawah pendedahan air panas ambien dan tinggi.
Proses Pengacuan Suntikan, Alatan dan Jaminan Kualiti
Pengacuan suntikan getah berbeza secara asasnya daripada pemprosesan termoplastik mengenai pengurusan haba tong. Sebatian getah diplastiskan di dalam tong terkawal suhu pada 70 hingga 90 darjah C untuk mengekalkan kelikatan bendalir tanpa mencetuskan penyambung silang pramatang (hangus). Tekanan suntikan tinggi (1000 hingga 2000 bar) memaksa getah yang dipanaskan homogen ke dalam rongga acuan yang dipanaskan (160 hingga 200 darjah C). Tenaga terma di dalam rongga memulakan pemvulkanan yang cepat, mengubah polimer bendalir menjadi matriks pepejal anjal sebelum lontar bahagian.
Perbandingan Seni Bina Proses: Suntikan lwn Mampatan lwn Pemindahan
- Pengacuan Suntikan: Pengisian rongga tertutup automatik sepenuhnya. Masa kitaran pantas (30 hingga 120 saat). Sesuai untuk geometri kompleks volum tinggi yang memerlukan toleransi Kelas A2 RMA. Pelaburan perkakas awal yang tinggi.
- Pengacuan Pemindahan: Separa automatik, ketepatan pertengahan. Daya omboh pra-ukur melakukan dari periuk ke dalam rongga acuan tertutup. Kos perkakas yang lebih rendah daripada suntikan; sesuai untuk isipadu rendah hingga sederhana dan overmolding sisipan logam.
- Pengacuan Mampatan: Pemuatan prabentuk manual ke dalam rongga terbuka. Masa kitaran yang lebih lama (3 hingga 10 minit). Pelaburan perkakas yang rendah; paling sesuai untuk gasket format besar, larian volum rendah dan sebatian durometer ultra tinggi.
Protokol kawalan kualiti memanfaatkan sistem petak bual standard ASTM D2000. Petak bual bahan biasa seperti ASTM D2000 M2BG714 B14 EA14 mentakrifkan keluarga polimer (BG = NBR), kekerasan durometer (70 /- 5 Shore A), kekuatan tegangan minimum (14 MPa) dan akhiran keperluan ujian khusus untuk set mampatan (B14) dan rintangan bendalir (EA14).
| Kecacatan acuan | Analisis Punca Punca | Reka Bentuk Pencegahan / Penyelesaian Proses |
|---|---|---|
| Denyar Berlebihan | Daya pengapit tidak mencukupi; garis perpisahan yang dipakai; tekanan suntikan yang berlebihan | Meningkatkan tan pengapit; reka bentuk semula garis perpisahan; gunakan kriogenik deflashing pasca pemprosesan |
| Tangkapan Pendek (Underfill) | Penyembuhan pramatang (panas); udara terperangkap; jumlah pukulan yang tidak mencukupi | Menggabungkan bolong mikro (kedalaman 0.02 mm); suhu tong yang lebih rendah; mengoptimumkan saiz pelari |
| Keliangan / Melepuh | Meruap atau lembapan terperangkap dalam sebatian; pemvulkanan yang tidak lengkap | Melaksanakan sistem pengacuan berbantukan vakum; memanjangkan masa tinggal penyembuhan; bahan mentah pra-kering |
| Tanda Aliran / Garis Berkait | Suhu cair rendah; penggabungan yang lemah bagi bahagian hadapan aliran merentas teras | Meningkatkan halaju suntikan; meningkatkan suhu permukaan acuan; menempatkan semula kedudukan pintu gerbang |
Pemacu Kos, Prototaip dan Pemilihan Rakan Kongsi
Ekonomi unit dalam pengacuan getah tersuai bergantung pada perbelanjaan perkakas terlunas, jisim bahan mentah, masa kitaran dan keperluan pasca pemprosesan. Model kos matematik bagi setiap bahagian diwakili sebagai Kos Unit = (Kos Alatan / Jumlah Volume Pengeluaran) Kos Bahan [(Kadar Sejam Mesin * Masa Kitaran) / Kiraan Rongga] Kos Selepas Pemprosesan.
Kos perkakas berbeza-beza berdasarkan kiraan rongga, gred keluli (cth., P20 lwn NAK80/H13 yang dikeraskan) dan reka bentuk sistem pelari. Acuan prototaip rongga tunggal biasanya berharga antara $2,500 dan $6,000 dengan masa pendahuluan 2 hingga 3 minggu. Pengeluaran perkakas keluli keras berbilang rongga (8 hingga 32 rongga) berkisar antara $12,000 hingga $45,000, memerlukan 4 hingga 6 minggu untuk fabrikasi, pensampelan T1 dan pengesahan dimensi CMM.
Untuk pengeluaran volum rendah (500 hingga 5,000 unit), perkakas lembut aluminium atau sisipan acuan cetakan 3D (menggunakan resin fotopolimer suhu tinggi) menyediakan penyelesaian penyambungan yang kos efektif. Walaupun prototaip pantas mempercepatkan pengesahan, jurutera mesti mengambil kira percanggahan harta bahan yang kecil antara resin aditif prototaip dan sebatian pengeluaran acuan suntikan akhir.
Rangka Kerja Penilaian Rakan Kongsi Pembuatan
Apabila menilai rakan kongsi pembuatan antarabangsa vs. berhampiran pantai, pasukan perolehan harus mengaudit pembekal terhadap kualiti utama dan pencapaian kejuruteraan:
- Pensijilan Sistem Kualiti: ISO 9001 (Kualiti Umum), IATF 16949 (Automotif), atau ISO 13485 (Peranti Perubatan).
- DFM & Simulasi Dalaman: Keupayaan analisis aliran acuan lanjutan untuk meramal perangkap udara, baki isian, dan pengecutan isipadu sebelum memotong keluli.
- Kepakaran Overmolding Lanjutan: Menunjukkan pengalaman dalam multi-shot atau insert overmolding (ikatan getah terus ke substrat logam atau plastik menggunakan primer kimia).
- Pemilikan & Jaminan Alat: Hak pemilikan penuh dipindahkan kepada pembeli selepas pembayaran, digabungkan dengan jaminan penyelenggaraan alat seumur hidup untuk jangka hayat pengeluaran aktif.
Percepatkan Projek Pengacuan Getah Tersuai Anda
Muat naik fail CAD anda hari ini untuk menerima semakan Reka Bentuk untuk Kebolehkilangan (DFM) yang komprehensif, termasuk analisis tindanan toleransi, pengesyoran kompaun dan sebut harga pengeluaran segera.
Minta Semakan & Sebut Harga DFMSoalan Lazim
Apakah peraturan reka bentuk yang paling penting untuk bahagian acuan suntikan getah tersuai?
Kekalkan ketebalan dinding yang seragam antara 1.5 mm dan 5.0 mm, nyatakan jejari fillet dalaman bersamaan sekurang-kurangnya 25% daripada ketebalan dinding, gunakan sudut draf 1.0 hingga 2.0 darjah setiap sisi, dan reka bentuk bahagian untuk diselaraskan dengan toleransi ketepatan Kelas A2 RMA standard.
Bagaimanakah saya boleh memilih antara silikon dan EPDM untuk projek acuan getah saya?
Pilih Silikon (VMQ/LSR) untuk suhu melampau (-60 hingga 230 darjah C), keserasian biologi, pematuhan FDA/USP atau keperluan set mampatan rendah. Pilih EPDM untuk aplikasi luar yang menjimatkan kos yang memerlukan rintangan tinggi terhadap ozon, cuaca, wap dan cecair kutub.
Apakah kos biasa setiap bahagian untuk pengacuan suntikan getah, dan apakah faktor yang mempengaruhinya?
Kos unit bergantung pada pemilihan bahan, isipadu bahagian, masa pengawetan, kiraan rongga dan kaedah deflash. Perkakas peronggaan tinggi secara mendadak mengurangkan perbelanjaan buruh dan masa mesin setiap bahagian berbanding volum pengeluaran yang besar.
Berapa lama masa yang diambil untuk membina perkakas acuan suntikan untuk bahagian getah?
Prototaip atau perkakas lembut biasanya memerlukan 2 hingga 3 minggu. Pengeluaran acuan keluli berbilang rongga biasanya memerlukan 4 hingga 6 minggu, termasuk reka bentuk alat, pemesinan CNC, pemprosesan EDM, dan pengesahan sampel T1 awal.
Apakah kecacatan biasa dalam acuan suntikan getah dan bagaimana saya boleh mengelakkannya?
Kecacatan biasa termasuk denyar (dikurangkan oleh garisan perpisahan yang tepat dan deflash kriogenik), tangkapan pendek (dihalang oleh pengudaraan vakum dan pengurusan hangus), dan keliangan dalaman (dikawal melalui pengacuan berbantukan vakum dan kitaran penyembuhan yang dioptimumkan).
Apakah keperluan FDA atau gred perubatan yang digunakan untuk bahagian getah di AS?
Bahagian sentuhan makanan memerlukan pematuhan dengan FDA 21 CFR 177.2600. Komponen gred perubatan memerlukan ujian penilaian biologi Kelas VI USP, manakala komponen air minuman mewajibkan pensijilan NSF 61.
Bagaimanakah pengacuan suntikan dibandingkan dengan pengacuan mampatan atau pemindahan untuk komponen getah?
Pengacuan suntikan memberikan ketepatan dimensi yang unggul, konsistensi automatik dan masa kitaran yang cepat untuk volum yang tinggi. Pengacuan pindahan adalah kos efektif untuk volum sederhana dan ikatan sisipan, manakala pengacuan mampatan menawarkan kos perkakas permulaan yang paling rendah untuk bahagian volum rendah atau format besar.
