Perkakas lembut vs perkakas keras untuk pengacuan suntikan: Panduan Komprehensif

Pengenalan

Di dunia pembuatan, pengacuan suntikan kekal sebagai stdanard emas untuk menghasilkan bahagian plastik yang berkualiti tinggi dan berkualiti tinggi. Walau bagaimanapun, halangan terbesar untuk kemasukan biasanya bukan kos resin plastik -itu adalah kos acuan (atau "alat") sendiri.

Bagi pereka produk dan jurutera, "strategi perkakas" sering merupakan keputusan yang paling kritikal dalam kitaran hayat projek. Membuat pilihan yang salah boleh membawa kepada beribu -ribu ringgit dalam belanjawan sia -sia atau, sebaliknya, acuan yang haus sebelum anda memenuhi pesanan anda.

Industri umumnya membahagikan acuan membuat dua kategataui: Perkakas lembut and Perkakas keras . Walaupun nama -nama itu menyiratkan perbezaan dalam tekstur fizikal, perbezaannya sebenarnya terletak pada metalurgi, kelajuan pemesinan bahan acuan, dan panjang umur.

Panduan ini meneroka perbezaan teknikal dan komersial antara kedua -dua pendekatan ini untuk membantu anda menentukan jalan yang sejajar dengan anggaran, garis masa, dan jumlah pengeluaran anda.

Apakah alat yang lembut?

Perkakas lembut Umumnya merujuk kepada acuan yang dimesin dari bahan -bahan yang lebih lembut dan lebih mudah dipotong daripada keluli alat tradisional. Ia adalah kaedah yang dominan untuk prototaip, pengeluaran jambatan, dan pembuatan volum rendah (biasanya 50 hingga 5,000 bahagian).

Adalah penting untuk menjelaskan bahawa "lembut" tidak bermakna acuan adalah lentur seperti getah. Ia hampir selalu diperbuat daripada logam, tetapi logam yang tidak mempunyai kekerasan yang melampau keluli yang dirawat haba.

Bahan biasa

• Aloi aluminium: Bahan yang paling biasa untuk perkakas lembut adalah aluminium. Aloi gred tinggi seperti Aluminium 7075 atau QC-10 sering digunakan kerana mereka menawarkan kekuatan yang tinggi dan kebolehkerjaan yang sangat baik.
• Keluli ringan: Kadang-kadang, keluli yang lebih rendah, tidak berkulit digunakan untuk perkakas lembut, walaupun aluminium lebih disukai untuk sifat penyejukannya.
• Komposit bercetak 3D: Dalam kes-kes volum yang sangat spesifik, acuan polimer bercetak 3D digunakan, walaupun mereka merendahkan dengan cepat.

Kelebihan Peralatan Lembut

1. Kos awal yang lebih rendah: Aluminium lebih mudah untuk mesin daripada keluli. Ia mewujudkan kurang memakai pemotong CNC dan boleh dimesin pada kelajuan yang lebih tinggi. Ini dapat mengurangkan kos perkakas awal dengan 30% hingga 50% Berbanding dengan alat keras.
2. Masa memimpin lebih cepat: Kerana bahannya lebih lembut dan tidak memerlukan rawatan haba pasca-mesin, alat lembut sering disediakan 1-2 minggu , berbanding 4-8 minggu untuk alat keras.
3. Kekonduksian terma unggul: Ini adalah kelebihan teknikal yang sering diabaikan. Aluminium memindahkan haba 5x lebih cepat daripada alat keluli. Ini membolehkan plastik menyejukkan dan menguatkan lebih cepat, mengurangkan masa kitaran dan berpotensi menurunkan harga bahagian.
4. Kemudahan pengubahsuaian: Sekiranya perubahan reka bentuk diperlukan, lebih mudah untuk mesin aluminium sedia ada untuk membuka dimensi daripada mengubah suai keluli keras.

Kekurangan perkakas lembut

1. Kehidupan Alat Terhad: Aluminium terdedah kepada hakisan dari plastik yang penuh dengan kaca dan memakai dari daya pengapit mesin. Alat lembut biasanya berlangsung selama 1,000 hingga 10,000 kitaran sebelum dimensi mula hanyut atau kilat (plastik berlebihan) muncul.
2. Batasan Selesai Permukaan: Perkakas lembut cannot maintain a high-gloss “mirror” polish (SPI A-1 or A-2). The metal is too soft and will scratch during part ejection. It is better suited for matte or textured finishes.
3. Garis perpisahan yang rapuh: Tepi di mana kedua -dua bahagian acuan bertemu boleh dibulatkan atau mudah, yang membawa kepada kecacatan kosmetik di bahagian itu.

Apakah alat yang sukar?

Perkakas keras mewujudkan kerja -kerja dunia pembuatan. Acuan ini dimesin dari keluli gred tinggi yang mampu menahan berjuta-juta kitaran, suhu tinggi, dan bahan-bahan yang kasar. Ini adalah standard untuk pengeluaran besar -besaran.

Bahan biasa

• Keluli p20: Keluli alat pra-keras yang sering digunakan untuk acuan "Kelas 102". Ia tahan lama tetapi tidak rapuh seperti keluli yang keras.
• H13 Steel: Standard industri untuk pengeluaran volum tinggi. Ia dirawat haba kepada kekerasan yang melampau (Rockwell C 48-52) untuk menahan haus dan keletihan haba.
• Keluli tahan karat (420): Digunakan apabila rintangan kakisan diperlukan, seperti ketika mencetak PVC atau plastik menghakis lain.

Kelebihan Peralatan Keras

1. Ketahanan kelantangan tinggi: Alat keluli H13 yang dikekalkan dengan betul boleh dijalankan 1 juta kitaran tanpa memakai yang ketara.
2. Toleransi yang ketat: Keluli keras tegar dan tidak berubah bentuk di bawah tekanan suntikan yang tinggi yang diperlukan untuk bahagian yang kompleks. Ini membolehkan ketepatan dimensi yang sangat ketat.
3. Kemasan permukaan unggul: Perkakas keras is required for high-gloss, optical-grade finishes. The steel is hard enough to be polished to a mirror shine without scratching.
4. Tindakan Kompleks: Perkakas keras is better suited for complex side-actions, sliders, and lifters that are required for parts with undercuts.

Kekurangan alat keras

1. Pelaburan awal yang tinggi: Bahan mentah mahal, dan pemesinan keluli keras sering memerlukan EDM (pemesinan pelepasan elektrik) dan kelajuan pemotongan CNC yang perlahan. Kos jauh lebih tinggi daripada perkakas lembut.
2. Masa Memimpin Panjang: Antara pemesinan kasar, melegakan tekanan, rawatan haba, dan pengisaran/penggilap akhir, perkakas keras sering diperlukan 4 hingga 12 minggu untuk melengkapkan.
3. Sukar untuk diubahsuai: Sebaik sahaja alat keluli keras, membuat perubahan sukar. Ia sering memerlukan kimpalan dan pengisaran semula, yang meninggalkan "tanda saksi" pada alat dan boleh mahal.

Ringkasan Cepat: Perdagangan

Perbezaan utama: menyelam yang mendalam

Walaupun definisi di atas menggariskan kebaikan dan keburukan umum, memahami perbezaan yang bernuansa adalah penting untuk membuat keputusan pembuatan yang dimaklumkan.

1. Dinamik Kos dan Strategi "Lumpur"

Perbezaan yang paling jelas adalah kos awal. Peralatan lembut jauh lebih murah kerana mesin aluminium lebih cepat dan tidak memerlukan rawatan haba pasca-machining. Peralatan keras melibatkan aloi keluli mahal, kelajuan pemesinan yang lebih perlahan, dan proses pemesinan pelepasan elektrik (EDM) yang sering kompleks untuk membakar ciri -ciri ke dalam logam keras.

Walau bagaimanapun, kos tidak selalu binari. Tanah tengah biasa yang digunakan dalam industri adalah MASTER UNIT DIE (MUD) sistem.

• Strategi: Molder menggunakan asas acuan keluli sejagat (bingkai) yang boleh diguna semula di dalam mesin. Mereka hanya mesin yang lebih kecil "memasukkan" (teras dan rongga yang membentuk bahagian khusus anda) daripada keluli lembut atau aluminium.
• Manfaatnya: Anda mengelakkan membayar struktur asas keluli berat, dengan ketara menurunkan kos kemasukan untuk prototaip atau alat jambatan sementara masih menggunakan jentera pencetakan standard.

2. Masa kitaran dan kekonduksian terma

Ini selalunya pembezaan yang paling diabaikan. Kelajuan di mana anda boleh menghasilkan bahagian bergantung pada seberapa cepat anda dapat menyejukkan plastik cair.

• Perkakas lembut Advantage: Aluminium mempunyai kekonduksian terma yang jauh lebih tinggi daripada keluli. Ia menarik haba keluar dari plastik lebih cepat, membolehkan bahagian menguatkan lebih cepat. Untuk pengeluaran 5,000 bahagian, masa kitaran yang lebih cepat alat aluminium kadang -kadang boleh mengimbangi kos awal yang lebih tinggi berbanding dengan alat keluli yang sangat murah.
• Perkakas keras Reality: Keluli memegang haba lebih lama. Untuk mencapai masa kitaran yang cepat dengan perkakas keras, kompleks, saluran penyejukan dalaman yang digerudi ("penyejukan konformal") sering diperlukan, meningkatkan kos perkakas.

3. Kemasan permukaan dan ketepatan

Sekiranya bahagian anda memerlukan kemasan optik seperti cermin (SPI A-1 atau A-2), Peralatan keras adalah wajib .

• Aluminium terlalu lembut untuk memegang penggilap yang tinggi untuk jangka masa yang panjang; Fasa pelepasan kitaran pencetakan secara mikroskopik akan menggaru permukaan selepas beberapa ratus tembakan, merendahkan kemasan berkilat.
• Keluli keras adalah cukup berdaya tahan untuk mengekalkan cat yang sempurna untuk beratus -ratus ribu kitaran.

Begitu juga, bagi bahagian -bahagian yang memerlukan toleransi yang sangat ketat (mis., ± 0.001 inci), keluli keras lebih disukai kerana ia tidak akan membelok atau flex di bawah tekanan suntikan yang tinggi, memastikan dimensi bahagian yang konsisten.

4. Keserasian bahan (abrasiveness)

Resin plastik yang anda pilih menentukan alat yang anda perlukan. Plastik standard seperti polipropilena (PP) atau ABS agak lembut pada acuan.

Walau bagaimanapun, resin gred kejuruteraan sering mengandungi bahan tambahan seperti Serat kaca or pengisi mineral untuk kekuatan tambahan. Bahan -bahan ini bertindak seperti kertas pasir cecair di dalam acuan. Nilon yang penuh dengan kaca yang disuntik ke dalam alat lembut aluminium akan mengikis pintu gerbang dan permukaan permukaan dengan cepat, memusnahkan alat di bawah 1,000 tembakan. Keluli H13 yang keras diperlukan untuk menahan lelasan ini.

Aplikasi yang ideal

Memilih strategi perkakas yang betul bergantung sepenuhnya di mana anda berada dalam kitaran hayat pembangunan produk anda.

Aplikasi terbaik untuk perkakas lembut (aluminium/keluli ringan)

• Prototaip dan Pengesahan Reka Bentuk: Apabila anda memerlukan 50-200 bahagian dalam bahan pengeluaran sebenar untuk menguji, bentuk, dan berfungsi sebelum melakukan alat keluli mahal.
• Ujian pasaran: Menghasilkan kumpulan kecil untuk mengukur minat pengguna di pameran perdagangan atau untuk pembebasan beta terhad.
• Alat Jambatan: Strategi kritikal di mana alat lembut dibina dengan cepat untuk mula membekalkan bahagian dengan segera sambil menunggu masa memimpin panjang alat keras volum tinggi yang dibina di tempat lain.
• Produk Niche Volume Rendah: Produk dengan permintaan seumur hidup di bawah 5,000 unit di mana pelaburan dalam alat keras tidak akan dibayar.

Aplikasi terbaik untuk alat keras (keluli keras)

• Pengeluaran besar-besaran tinggi: Mana -mana projek yang memerlukan 100,000 hingga berjuta -juta bahagian setiap tahun (mis., Elektronik pengguna, komponen automotif, topi botol).
• Bahan -bahan yang kasar: Bahagian yang diperbuat daripada resin yang penuh dengan kaca atau mineral yang akan mengunyah perkakas lembut.
• Keperluan Ketepatan Tinggi: Gear, peranti perubatan, atau penyambung elektronik di mana kestabilan dimensi merentasi berjuta -juta kitaran adalah kritikal.
• Keperluan kosmetik yang tinggi: Bahagian yang memerlukan kemasan berkilat berkilau atau tekstur yang konsisten.

Faktor yang perlu dipertimbangkan semasa memilih

Apabila menghadapi keputusan alat yang lembut dan keras, menilai projek anda terhadap lima faktor kritikal ini.

1. Jumlah jumlah pengeluaran (seumur hidup)
Ini adalah penapis utama. Jika ramalan seumur hidup anda berada di bawah 5,000 bahagian, mulakan dengan melihat alat yang lembut. Sekiranya lebih daripada 50,000, perkakas keras hampir pasti jalan yang betul. Kawasan kelabu di antara memerlukan analisis kos yang lebih mendalam.

2. Kelajuan ke pasaran (masa utama)
Adakah anda memerlukan bahagian dalam 3 minggu untuk memenuhi tarikh akhir pelancaran kritikal, atau adakah anda mempunyai 3 bulan? Jika kelajuan adalah yang paling utama, perkakas lembut adalah satu -satunya pilihan yang dapat menyampaikan dengan cepat. Peralatan keras adalah proses yang perlahan dan sengaja.

3. Kekangan belanjawan (Capex vs OPEX)
Adakah anda dikekang oleh perbelanjaan modal awal (CAPEX)? Peralatan lembut menurunkan harga pelekat pendahuluan. Walau bagaimanapun, jika anda mempunyai modal, perkakas keras menawarkan harga yang lebih rendah dalam jangka panjang, mengurangkan perbelanjaan operasi (OPEX).

4. Bahagian geometri dan kerumitan
Walaupun kedua -dua kaedah boleh mengendalikan geometri yang kompleks, perkakas keras lebih sesuai untuk "tindakan" yang rumit di dalam acuan, seperti slider kompleks, pengangkat untuk undercuts, dan mekanisme pembatalan untuk bahagian berulir. Komponen bergerak ini haus dengan cepat jika dibuat dari logam lembut.

5. Bahan resin
Seperti yang dinyatakan di atas, jika Bill of Bahan anda memerlukan nilon yang penuh dengan kaca, anda mesti membuat anggaran untuk perkakas keras, tanpa mengira jumlah anda. Menggunakan perkakas lembut untuk bahan -bahan yang kasar adalah ekonomi palsu.

Analisis Kos: Lembut vs Peralatan Keras

Keputusan itu sering diturunkan kepada masalah matematik: Jumlah Kos Pemilikan (TCO) . Anda mesti mengimbangi "harga pelekat" pendahuluan dari acuan terhadap "harga" jangka panjang bahagian.

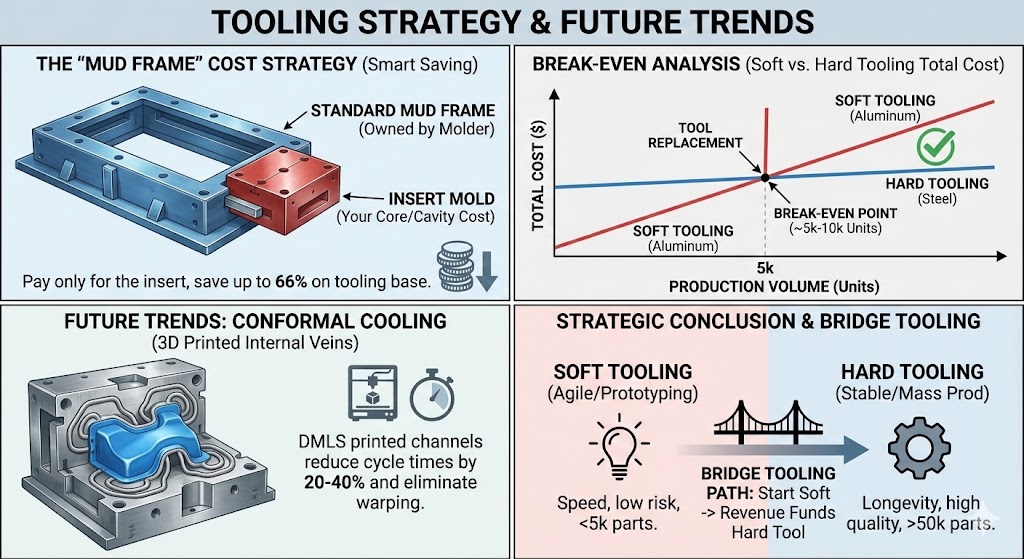

1. Strategi "bingkai lumpur" (tip pro)

Sebelum melihat kos penuh, anda harus tahu MASTER UNIT DIE (MUD) sisipan.
Daripada membeli asas acuan tersuai penuh (yang berat dan mahal), anda boleh menggunakan "sisipan lumpur." Ini adalah bingkai standard yang dimiliki oleh molder, di mana mereka meluncurkan teras dan rongga khusus anda.

• Impak Kos: Ini dapat mengurangkan kos perkakas awal anda dengan Hingga 66% Kerana anda tidak membayar untuk asas acuan struktur, hanya kawasan yang membentuk.
• Terbaik untuk: Kedua -dua strategi perkakas lembut dan keras untuk bahagian di bawah 6 inci.

2. Kerosakan hipotetikal: "perumahan plastik"

Mari kita lihat senario dunia nyata untuk perumahan plastik standard (lebih kurang 4 "x 4") untuk melihat di mana titik pecah-pecah terletak.

Analisis Break-Even:

• Pada 1,000 unit:

  • Perkakas lembut Total: $ 3,500 ($ 1.20 * 1,000) = $ 4,700
  • Perkakas keras Total: $ 12,000 ($ 1.45 * 1,000) = $ 13,450
  • Pemenang: Perkakas lembut oleh tanah runtuh.

• Pada 20,000 unit:

  • Perkakas lembut Total: Memerlukan 4 acuan baru ($ 14,000) bahagian ($ 24,000) = $ 38,000
  • Perkakas keras Total: Satu acuan ($ 12,000) bahagian ($ 17,000 @ kadar pukal) = $ 29,000
  • Pemenang: Perkakas keras .

Pelajaran: "Titik crossover" biasanya berlaku antara 5,000 dan 10,000 unit . Sekiranya anda merancang untuk melampaui itu, alat keluli mahal menjadi pilihan yang lebih murah.

Trend masa depan dalam alat pengacuan suntikan

Pilihan binari antara "Aluminium vs. Steel" adalah kabur sebagai kemajuan teknologi. Inilah yang mengubah permainan pada tahun 2025 dan seterusnya.

1. Penyejukan Conformal ("urat dalaman")

Secara tradisinya, saluran penyejukan digerudi dalam garis lurus melalui keluli. Ini meninggalkan "bintik -bintik panas" di mana gerudi tidak dapat dicapai.

• Inovasi: Menggunakan Sintering laser logam langsung (DMLS) (Percetakan logam 3d), jurutera boleh mencetak acuan keluli dengan saluran penyejukan yang melengkung dan memutar di dalam Dinding acuan, dengan sempurna mengikuti bentuk bahagian.
• Manfaatnya: Ini mengurangkan masa kitaran oleh 20% hingga 40% dan hampir menghilangkan warping.

2. Alat Hibrid

Pereka semakin menggunakan acuan hibrid . Mereka menggunakan asas keluli machined standard untuk ketahanan tetapi menggunakan sisipan keluli dicetak 3D untuk ciri-ciri kompleks yang mustahil untuk mesin dengan pemotong CNC. Ini menggabungkan ketepatan AM (pembuatan tambahan) dengan ketahanan perkakas tradisional.

3. Cetakan Pintar (Industri 4.0)

Peralatan keras mewah kini dilengkapi dengan sensor piezoelektrik tertanam. Sensor ini memantau tekanan dan suhu di dalam rongga dalam masa nyata, secara automatik menyesuaikan mesin pengacuan suntikan untuk mengelakkan kecacatan sebelum ia berlaku.

Kesimpulan

Memilih antara perkakas lembut dan keras bukanlah tentang "baik vs buruk" - ia adalah kira -kira pengurusan risiko .

• Pilih alat lembut (aluminium) jika: Anda berada dalam fasa prototaip, memerlukan bahagian di bawah 2 minggu, mempunyai anggaran yang ketat di bawah $ 5K, atau permintaan pasaran anda tidak pasti. Ia adalah titik masuk yang tangkas, berisiko rendah.
• Pilih alat keras (keluli) jika: Anda mempunyai reka bentuk yang disahkan, memerlukan kemasan gred optik, membentuk bahan-bahan yang penuh dengan kaca, atau perlu menjamin bekalan untuk beratus-ratus ribu unit. Ia adalah pelaburan dalam kestabilan dan kualiti.

Cadangan Akhir:
Sekiranya anda tidak pasti, tanya rakan pembuatan anda mengenai a "Alat Jambatan" strategi. Mulakan dengan alat aluminium kos rendah untuk mendapatkan pasaran dengan cepat. Gunakan pendapatan daripada 5,000 bahagian pertama untuk membiayai pembinaan acuan keluli P20 kekal. Ini memberi anda kelajuan perkakas lembut dengan panjang umur alat yang sukar.

Soalan Lazim (Soalan Lazim)

S: Bolehkah saya menukar alat lembut menjadi alat yang sukar kemudian?
Pada: Tidak. Anda tidak boleh "mengeraskan" acuan aluminium ke dalam keluli. Walau bagaimanapun, jika anda menggunakan sistem lumpur (Master Unit Die), anda boleh menukar sisipan teras/rongga aluminium untuk keluli sambil mengekalkan bingkai asas acuan asal, yang menjimatkan wang.

S: Adakah perkakas lembut selalu lebih murah daripada perkakas keras?
Pada: Umumnya, ya. Peralatan lembut biasanya 30-50% lebih murah. Walau bagaimanapun, jika jumlah pengeluaran anda melebihi 10,000 unit, kos menggantikan acuan lembut yang sudah haus akhirnya akan menjadikannya lebih mahal daripada melabur dalam satu acuan keras tahan lama.

S: Bolehkah saya menggunakan alat lembut untuk nilon yang penuh dengan kaca?
Pada: Ia tidak disyorkan. Serat kaca kasar dan akan menggosok butiran acuan aluminium dengan cepat. Jika anda mesti menggunakan alat lembut untuk bahan -bahan yang kasar, mengharapkan kehidupan alat yang sangat pendek (selalunya di bawah 500 bahagian).

S: Apakah perbezaan masa utama?
Pada: Peralatan lembut sering boleh dimesin dan bersedia untuk pukulan pertama (T1) dalam 1-2 minggu. Peralatan keras biasanya memerlukan 4-8 minggu kerana rawatan haba, EDM (pemesinan pelepasan elektrik), dan masa penggilap.

S: Adakah bahan perkakas mempengaruhi kualiti bahagian plastik?
Pada: Dari segi dimensi, tidak ada yang dapat menghasilkan bahagian yang tepat. Walau bagaimanapun, dari segi penamat, perkakas keras diperlukan untuk kemasan yang jelas dan jelas. Peralatan lembut lebih sesuai untuk kemasan matte atau bertekstur.

Glosari istilah utama

• Rongga: Sisi cekung acuan yang membentuk permukaan luar bahagian (sering dipanggil "A-side").
• Teras: Bahagian cembung acuan yang membentuk permukaan dalaman dan butiran struktur (sering dipanggil "b-side").
• EDM (pemesinan pelepasan elektrik): Proses yang digunakan dalam perkakas keras di mana elektrod yang dikenakan membakar bentuk ke dalam keluli keras yang tidak dapat dipotong oleh latihan tradisional.
• Flash: Kecacatan di mana kebocoran plastik berlebihan keluar dari garis perpisahan acuan. Ini sering berlaku kerana perkakas lembut mula haus.
• Rawatan Haba: Proses pemanasan dan penyejukan keluli untuk mengubah sifat fizikalnya, menjadikannya lebih sukar dan lebih tahan lama (penting untuk perkakas keras).
• Ditembak: Satu kitaran mesin pencetakan suntikan.
• T1: Sampel "ujian 1" -bahagian pertama yang dihasilkan oleh acuan baru untuk mengesahkan reka bentuk.
