Elastomer sentuhan lembut terlampau seperti Thermoplastic Elastomers (TPE) atau Thermoplastic Polyurethanes (TPU) di atas plastik tegar, logam atau papan litar bercetak (PCB) meningkatkan cengkaman ergonomik, melembapkan getaran dan mencipta perlindungan kemasukan kedap cecair. Walau bagaimanapun, kegagalan produk—seperti penembusan sempadan, tdana sinki, kitaran penyejukan yang berpanjangan, atau lengkungan bahagian yang berlebihan—sering menjejak kembali kepada reka bentuk ketebalan dinding yang salah.
Garis panduan reka bentuk generik sering mencadangkan mengekalkan ketebalan dinding 2.0 mm yang seragam. Dalam amalan, ketebalan kulit yang optimum sangat bergantung pada bahan substrat tertentu, keperluan tetulang struktur, nisbah panjang aliran dan keperluan lekatan. Panduan teknikal ini menggariskan matriks ketebalan yang tepat, pertimbangan proses, peraturan DFM struktur, dan protokol pengesahan untuk aplikasi overmolding.
1. Ketebalan Overmold (Kulit) yang disyorkan mengikut Bahan dan Substrat

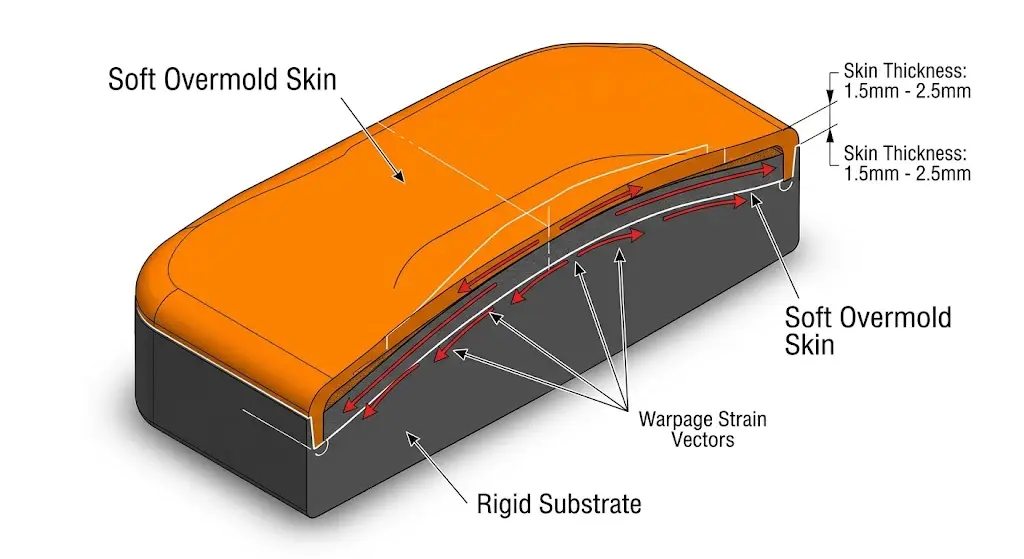

Menentukan ketebalan acuan lampau memerlukan pengimbangan maklum balas sentuhan berfungsi terhadap tekanan haba, pengecutan isipadu dan penalti masa kitaran. Elastomer mempunyai Pekali Pengembangan Terma Linear (CLTE) yang lebih tinggi daripada substrat tegar; kulit acuan yang terlalu tebal memberikan tekanan pengecutan yang tinggi semasa penyejukan, yang membawa kepada lenturan substrat atau ricih pelekat.
Matriks di bawah menyediakan sempadan ketebalan yang tepat merentas substrat pembuatan teras:
| Bahan Substrat | Ketebalan Kulit Minimum | Ketebalan Nominal yang Disyorkan | Ketebalan Bertetulang Maksimum | Aplikasi & Nota Utama |
|---|---|---|---|---|
| Plastik Kejuruteraan (ABS, PC, PC/ABS) | 0.75 mm | 1.50 - 2.50 mm | 3.50 mm | Elektronik pengguna, pemegang alat kuasa. Potensi ikatan kimia yang sangat baik melalui resapan molekul permukaan. |
| Poliamida Suhu Tinggi (PA6, PA66, PBT) | 1.00 mm | 1.50 - 2.20 mm | 3.00 mm | Perumahan enjin automotif, penderia industri. Memerlukan suhu alat yang dinaikkan untuk mencapai lekatan kimia penuh. |
| Plastik Separa Kristal (POM, PP) | 1.20 mm | 1.80 - 2.50 mm | 3.00 mm | Tenaga permukaan yang rendah menjadikan ikatan kimia sukar; sangat bergantung pada ciri saling mengunci mekanikal. |
| logam (Aluminium, Zink, Keluli) | 1.00 mm | 2.00 - 3.00 mm | 4.00 mm | Instrumen pembedahan, genggaman peralatan tugas berat. Kekonduksian haba yang tinggi dengan cepat menggigil cair; memerlukan pemanasan awal. |
| PCB & Elektronik Berkapsul | 1.00 mm | 1.50 - 2.00 mm | 2.50 mm | Pengacuan tekanan rendah atau acuan halus. Ketebalan mesti menampan komponen halus terhadap tekanan pengapit. |
Nota Reka Bentuk: Cengkaman sentuhan lembut biasanya memerlukan ketebalan nominal 1.5 hingga 2.5 mm untuk mencapai redaman sentuhan yang mencukupi. Ketebalan di bawah 1.0 mm terasa tegar, manakala bahagian yang melebihi 3.5 mm secara drastik memanjangkan masa penyejukan dan memperkenalkan lompang dalaman.
2. Ketebalan Kulit Boleh Suntikan Minimum dan Teknik Dinding Nipis
Mencapai overmoling dinding nipis yang boleh dipercayai (di bawah 1.0 mm) tanpa denyar, tangkapan pendek atau tanda ragu-ragu permukaan bergantung pada mengawal nisbah panjang aliran (L/T) dan kelikatan cair.
Apabila nisbah panjang aliran kepada ketebalan dinding (L/T) melebihi 100:1, rumusan TPE standard membeku lebih awal. Formulasi TPE/TPU aliran tinggi dengan Indeks Aliran Lebur yang tinggi (MFI > 25 g/10 min pada 190°C/2.16kg) membolehkan ketebalan dinding minimum sehingga ke 0.50 mm - 0.75 mm atas laluan aliran pendek (< 50 mm).
Proses Utama dan Garis Panduan Perkakas untuk Overacuan Dinding Nipis:
- Suhu Alat Dinaikkan: Tingkatkan suhu rongga acuan substrat sebanyak 15°C hingga 25°C untuk mengelakkan pembekuan awal semasa fasa suntikan.
- Gating Injap Berurutan atau Pelari Panas: Jatuhkan pintu hujung panas terus ke bahagian tebal zon acuan untuk meminimumkan penurunan tekanan.
- Kelajuan Suntikan Tinggi: Isi rongga nipis dengan cepat sebelum pemejalan lapisan kulit berlaku, menggunakan profil pembungkusan berbilang peringkat yang tepat untuk mengelakkan kilat.
- Kawalan Kedalaman Venting: Pembuangan mikro ketepatan (0.010 mm hingga 0.015 mm kedalaman) adalah kritikal berhampiran tepi nipis untuk mengelakkan terbakar udara terperangkap tanpa menyebabkan kilat resin.
3. Peraturan Reka Bentuk untuk Dinding Seragam, Tulang Rusuk, Bos dan Peralihan
Ketebalan acuan tidak seragam menyebabkan pengecutan pembezaan, yang mewujudkan kepekatan tegasan setempat dan pengangkatan tepi. Mematuhi perkadaran geometri yang ketat mengekalkan integriti struktur dan peralihan kulit-ke-substrat yang lancar.
Nisbah DFM Geometrik:
- Nisbah Dinding Kulit ke Teras: Ketebalan lebihan acuan sepatutnya sepadan dengan 60% hingga 80% daripada ketebalan dinding substrat asas untuk mengelakkan herotan haba substrat semasa pemasukan pukulan.
- Ketebalan Rusuk Dalaman: Tulang rusuk yang tertanam di bawah atau di dalam kulit acuan tidak boleh melebihi 50% daripada ketebalan dinding nominal lebihan utama. (cth., Ketebalan Rusuk Substrat = 0.50 * Ketebalan Kulit Terlebih Acuan).
- Jejari Dalaman (R): Elakkan sudut dalaman yang tajam. Sediakan jejari minimum R = 0.5 mm atau 0.5 hingga 0.75 kali ketebalan dinding di semua titik persimpangan untuk meminimumkan faktor kepekatan tegasan.
- Langkah Tutup dan Alur Bersaling: Jangan sekali-kali menamatkan kulit yang terlampau pada permukaan siram. Reka bentuk langkah tutup perimeter dengan kedalaman yang sama dengan ketebalan kulit penuh, digabungkan dengan alur saling mengunci mekanikal 0.5 mm x 0.5 mm untuk mengelakkan pengelupasan di sepanjang tepi terdedah.
4. Penyediaan Substrat, Primer dan Ujian Kekuatan Ikatan
Bahagian overmolded yang tahan lama memerlukan kekuatan lekatan antara muka yang tinggi. Mekanisme lekatan terbahagi kepada dua kategori utama: Ikatan Resapan Kimia and Interlocking Mekanikal .
Kaedah Pra-Rawatan Permukaan:
- Rawatan Plasma / Nyalaan Atmosfera: Menaikkan tenaga permukaan polimer bukan kutub (cth., Polipropilena) melebihi 44 dina/cm untuk memaksimumkan pembasahan.
- Primer Kimia / Ejen Gandingan Silane: Digunakan pada aloi logam atau substrat seramik sebelum dibentuk untuk membentuk ikatan kovalen dengan resin elastomer yang masuk.
- Letupan Media Kasar: Mencipta kekasaran mikro pada logam (Ra 2.5 - 6.3 µm), meningkatkan penguncian mekanikal dengan ketara.
Ujian Pengesahan Lekatan Standard:
Integriti bon dinilai menggunakan protokol ujian piawai:
- Ujian Pengelupasan 90 Darjah (ASTM D903 / ISO 813): Mengira daya yang diperlukan untuk mengupas jalur acuan lebihan daripada substrat. Nilai industri yang boleh diterima berjulat dari 3.5 hingga 8.0 N/mm bergantung pada durometer.
- Ujian Ricih Pusingan (ASTM D1002): Menilai kekuatan ricih di bawah beban tegangan.
Sasaran Mod Kegagalan: Protokol kawalan kualiti memerlukan Kegagalan Berpadu (di mana bahan elastomer koyak secara dalaman) dan bukannya Kegagalan Pelekat (di mana kulit mengelupas dengan bersih di antara muka).
5. Perkakas, Venting, Simulasi Aliran Acuan dan Tukar Ganti Kos
Ketebalan kulit secara langsung mempengaruhi kos unit pembuatan, masa kitaran dan kadar sekerap. Oleh kerana masa penyejukan plastik berskala eksponen dengan ketebalan dinding (Masa Penyejukan adalah berkadar dengan kuasa dua Ketebalan Dinding), menambah ketebalan membawa penalti masa kitaran yang ketara.
Elaun Pengecutan & Simulasi CAE:
Bahan overmoled mempamerkan pengecutan isipadu antara 1.2% hingga 2.5%, jauh lebih tinggi daripada termoplastik kejuruteraan tegar (0.4% - 0.7%). Pereka alat mesti mengira pengecutan pembezaan dalam perisian analisis Moldflow (CAE) untuk memastikan ketepatan bentuk bersih.
Output Analisis CAE Utama untuk Dinilai:
- Pengecutan Volumetrik pada Pembekuan: Memastikan pembungkusan seragam merentas peralihan ketebalan.
- Pesongan Isipadu / Warpage: Mengenal pasti jika penyejukan asimetri pada satu sisi logam atau substrat PCB akan mendorong daya lentur.
- Tegasan Ricih Antara Muka: Menilai sama ada tekanan aliran suntikan akan menggantikan atau merosakkan ciri substrat halus atau sisipan pra-letak.
Dapatkan Semakan & Sebut Harga DFM Overmolding Anda
Mengoptimumkan ketebalan acuan lampau memerlukan keseimbangan keseragaman dinding, reka bentuk alat, keserasian bahan dan keperluan sentuhan. Pasukan kejuruteraan kami menyediakan penilaian DFM (Reka Bentuk untuk Kebolehkilangan) komprehensif, simulasi terma/warpage Moldflow dan perkhidmatan prototaip pantas.
- Masa Pemulihan: Maklum balas DFM dalam masa 24 jam; perkakas prototaip dalam 5 hingga 7 hari perniagaan.
- Piawaian Pematuhan: ISO 13485, elastomer gred perubatan Kelas VI USP, pilihan bahan yang mematuhi RoHS/REACH.
Serahkan fail CAD 3D anda (LANGKAH/IGES) bersama dengan spesifikasi substrat untuk menerima penilaian ketebalan dan kebolehkilangan terperinci daripada pakar pengacuan suntikan kami.
Soalan Lazim (FAQ)
1. Apakah ketebalan acuan lebihan yang disyorkan untuk substrat biasa seperti ABS, PC, aluminium dan PCB?
Ketebalan nominal yang disyorkan ialah 1.5 hingga 2.5 mm untuk plastik kejuruteraan seperti ABS dan PC, 2.0 hingga 3.0 mm untuk logam seperti aluminium, dan 1.5 hingga 2.0 mm untuk PCB terkapsul untuk memastikan perlindungan yang betul tanpa menggunakan tekanan haba yang berlebihan pada elektronik sensitif.
2. Apakah ketebalan acuan praktikal minimum yang boleh dicapai dengan TPE, dan apakah perubahan proses yang membolehkannya?
Ketebalan praktikal minimum ialah 0.50 hingga 0.75 mm menggunakan formulasi TPE/TPU aliran tinggi. Untuk mencapai ini memerlukan suhu rongga acuan yang dinaikkan, kelajuan suntikan yang tinggi, gating injap berjujukan, dan pengaliran mikro ketepatan untuk mengelakkan pembekuan pramatang.
3. Bagaimanakah cara saya mereka bentuk untuk ketebalan dinding yang seragam dan mengelakkan tanda sinki atau penyahtelan?
Kekalkan ketebalan acuan di antara 60% dan 80% daripada dinding substrat asas, reka bentuk rusuk dalaman tidak lebih daripada 50% daripada dinding acuan utama, sertakan jejari peralihan yang besar (minimum 0.5 mm), dan masukkan langkah tutup perimeter dengan alur pengunci mekanikal.
4. Bagaimanakah saya harus menyediakan substrat untuk memaksimumkan kekuatan ikatan untuk overmolding?
Substrat boleh disediakan menggunakan plasma atmosfera atau rawatan nyalaan untuk meningkatkan tenaga permukaan, menggunakan primer gandingan silane untuk logam, atau letupan media untuk mencipta kekasaran permukaan mekanikal. Matlamat untuk kegagalan kohesif semasa ujian kulit ASTM D903.
5. Bagaimanakah ketebalan acuan lampau memberi kesan kepada masa penyejukan dan kos bahagian keseluruhan?
Masa penyejukan meningkat secara eksponen dengan segi empat sama ketebalan dinding. Meningkatkan ketebalan kulit daripada 1.5 mm kepada 3.0 mm boleh lebih daripada dua kali ganda masa kitaran penyejukan yang diperlukan, dengan ketara meningkatkan kos pembuatan setiap unit.
6. Apakah yang menyebabkan acuan lebihan mengelupas di sepanjang tepi yang tajam, dan bagaimanakah geometri menghalangnya?
Pengelupasan berlaku apabila daya ricih bertindak pada tepi siram terdedah dengan penambat mekanikal yang lemah. Mereka bentuk langkah tutup tertakrif di sepanjang garisan perpisahan digabungkan dengan alur pengekalan undercut atau mekanikal menambat tepi dan menghalang pengelupasan di bawah lelasan mekanikal.
