Ringkasan
Gred polimer kalis api (FR) ditentukan merentas aplikasi automotif, elektronik, elektrik dan pembinaan — tetapi ia memperkenalkan cabaran pemprosesan dan risiko perkakas yang tidak dilakukan oleh gred standard. Aditif FR menyempitkan tingkap proses, meningkatkan kekakisan untuk membentuk keluli, menjejaskan kemasan permukaan, dan menyukarkan aliran kitar semula. Panduan ini merangkumi sistem penarafan UL94 secara terperinci, menerangkan cara setiap kimia FR utama berinteraksi dengan peralatan dan perkakas pengacuan suntikan, dan menyediakan spesifikasi praktikal untuk reka bentuk acuan dan pemilihan keluli apabila menjalankan bahan FR.
1. Mengapa Ketahanan Api Penting dalam Pengacuan Suntikan
Plastik terbakar. Kebanyakan termoplastik kejuruteraan - ABS, PP, PA, PC - sememangnya mudah terbakar, dengan mengehadkan indeks oksigen (LOI) sebanyak 17–28%. Dalam aplikasi yang wujudnya risiko pencucuhan — penutup elektrik, perumah bateri EV, elektronik pengguna, bahagian dalam pesawat, panel bangunan — polimer yang tidak diubah suai tidak dapat memenuhi peraturan keselamatan kebakaran.

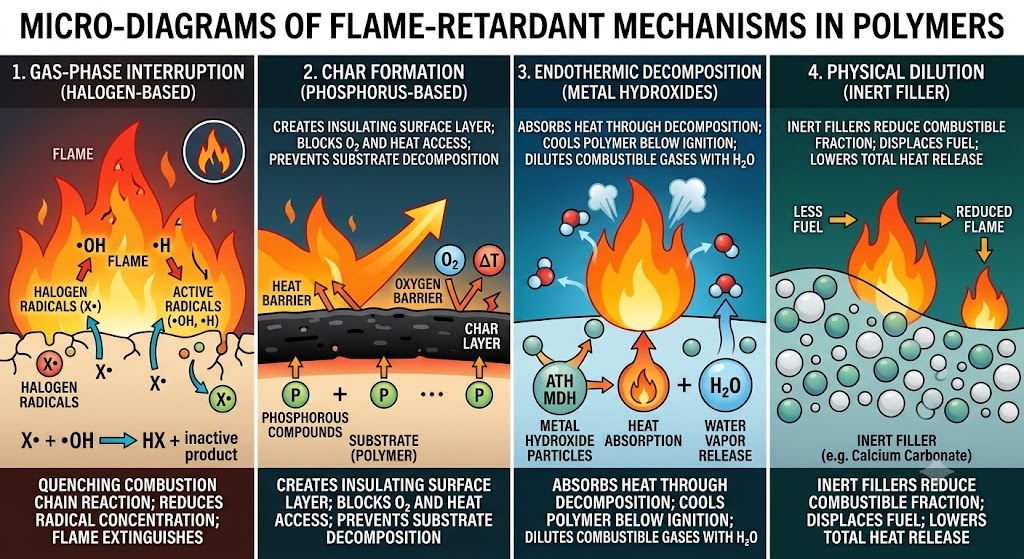

Retardan api menangani ini dengan satu atau lebih mekanisme:
- Gangguan fasa gas — Radikal FR memadamkan tindak balas rantai pembakaran dalam zon nyalaan (sistem berasaskan halogen)
- Pembentukan char — Kimia FR menggalakkan lapisan permukaan berkarbonat yang melindungi substrat daripada nyalaan (sistem intumescent berasaskan fosforus)
- Penguraian endotermik — Aditif FR menyerap haba melalui penguraian, menyejukkan substrat di bawah suhu pencucuhan (hidroksida logam: ATH, MDH)
- Pencairan fizikal — pengisi lengai mengurangkan pecahan mudah terbakar sebatian
Cabaran untuk acuan suntikan ialah mekanisme ini diaktifkan oleh haba — rangsangan yang sama memacu proses pengacuan. Aditif FR yang cukup stabil dari segi haba untuk bertahan dalam tong, tetapi cukup reaktif untuk bertindak dalam kebakaran, mewakili tingkap kejuruteraan yang sempit dengan akibat langsung untuk pemprosesan dan perkakas.
2. Sistem Penarafan UL94: Apa Maksud Klasifikasi Sebenarnya
UL94 (Standard untuk Ujian untuk Kemudahbakaran Bahan Plastik untuk Bahagian dalam Peranti dan Perkakas) ialah rujukan global utama untuk pengelasan mudah terbakar plastik. Memahami perkara yang diminta oleh setiap penilaian — dan tidak dituntut — adalah penting untuk spesifikasi yang betul.

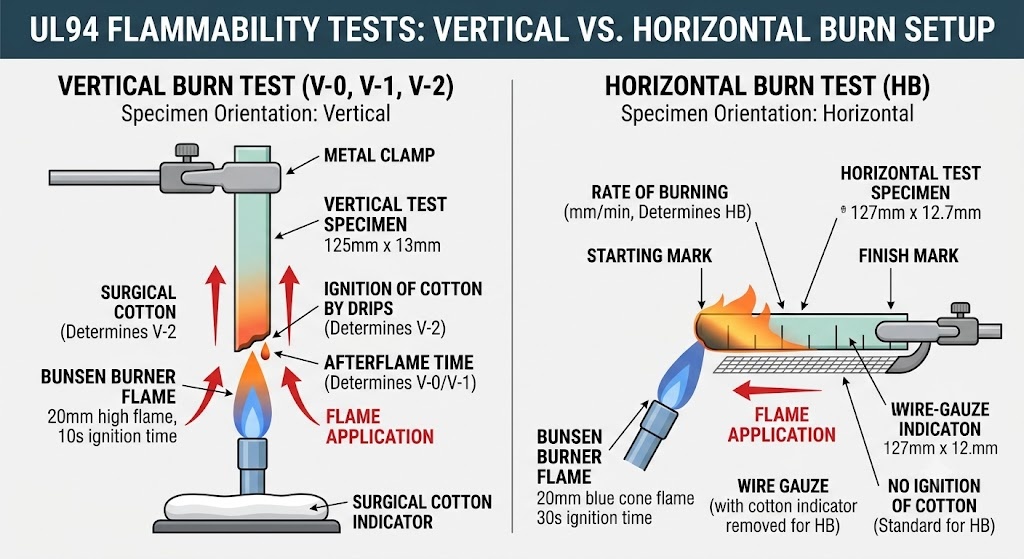

2.1 Gambaran Keseluruhan Kaedah Ujian
Ujian UL94 dijalankan pada spesimen acuan, bukan bahan mentah. Geometri spesimen penting: piawaian menentukan kategori ketebalan (biasanya 0.8 mm, 1.6 mm, 3.2 mm), dan penilaian bergantung kepada ketebalan. Bahan yang diberi nilai V-0 pada 3.2 mm hanya boleh mencapai V-2 pada 0.8 mm.
Dua siri ujian utama:
Ujian lecuran menegak (V-0, V-1, V-2, 5VA, 5VB): Spesimen 125 mm × 13 mm dipegang secara menegak dan didedahkan kepada nyalaan yang ditetapkan selama dua selang 10 saat. Menitis, masa selepas nyalaan, dan penyalaan penunjuk kapas di bawah spesimen menentukan penarafan.
Ujian pembakaran mendatar (HB): Satu spesimen 127 mm × 12.7 mm dipegang secara mendatar. Ini adalah klasifikasi terendah — kebanyakan polimer komoditi tanpa rawatan FR mencapai HB pada ketebalan yang mencukupi.
2.2 Kriteria Pengelasan
| Penilaian | Afterflame ≤ (setiap permohonan) | Jumlah nyalaan selepas ≤ (5 spesimen) | Menitis membakar kapas? | Cahaya selepas ≤ | Tidakta |
|---|---|---|---|---|---|
| V-0 | 10 saat | 50 saat | Tidak | 30 saat | menegak yang paling ketat |
| V-1 | 30 saat | 250 saat | Tidak | 60 saat | Menegak pertengahan peringkat |
| V-2 | 30 saat | 250 saat | Ya dibenarkan | 60 saat | Titisan dibenarkan |
| 5VA | — | — | Tidak | — | Tidak burn-through on plaque; more stringent than V-0 |
| 5VB | — | — | Tidak | — | Burn-through pada plak dibenarkan; lebih ketat daripada V-1 |
| HB | Melecur ≤ 76 mm/min (>3mm) atau padam | — | T/A | — | Terendah; kebanyakan plastik komoditi |
2.3 Penilaian dalam Amalan: Perkara Yang Sebenarnya Ditentukan oleh Pengawal Selia dan OEM
| Permohonan | Keperluan UL94 minimum | Tidakta |
|---|---|---|
| Kandang elektronik pengguna (IEC 62368-1) | V-1 atau V-0 | Bergantung pada ketebalan dinding dan sumber haba dalaman |
| Perumah bateri EV dan penutup BMS | V-0 pada ≤1.6 mm | Selalunya diperkukuh oleh keperluan pelarian haba khusus OEM |
| Penyambung elektrik automotif (USCAR-2) | V-0 pada ≤0.8 mm | Dinding sangat nipis — menyempitkan pilihan bahan dengan ketara |
| Perumahan perkakas rumah (IEC 60335) | V-1 atau V-0 | Bergantung kepada kategori |
| Kepungan elektrik industri (IEC 61439) | V-0 atau 5VA | 5VA semakin dinyatakan untuk kepungan besar |
| Komponen dalaman pesawat (FAR 25.853) | Tidakt UL94 — uses OSU heat release and vertical bunsen tests | UL94 tidak mencukupi untuk aeroangkasa |
| Bangunan dan pembinaan (EN 13501) | Sistem Euroclass B–E, bukan UL94 | Standard ujian yang berbeza sepenuhnya |
Titik kritikal: Penarafan UL94 dilaporkan oleh pembekal untuk pensijilan warna, ketebalan dan lot tertentu. Perumah PC/ABS hitam yang mencapai V-0 tidak menjamin V-0 dalam warna putih atau semula jadi — interaksi aditif FR dengan sistem pigmen menjejaskan prestasi, dan kad kuning UL94 menyenaraikan warna yang diluluskan secara eksplisit.
3. Keluarga Utama FR Kimia dan Profil Pemprosesan Mereka
3.1 Kalis Api Halogen (Brominasi / Berklorin)
Mekanisme: Radikal halogen mengganggu tindak balas rantai pembakaran dalam fasa gas. Sangat berkesan pada tahap pemuatan rendah (5–15 phr), membolehkan V-0 dengan kesan minimum pada sifat mekanikal.
Sistem biasa:
- Sinergis antimoni trioksida Decabromodiphenyl ethane (DBDPE) — ABS, PINGGUL, PA
- Oligomer Tetrabromobisphenol A (TBBPA) — campuran PC/ABS
- Parafin berklorin — aplikasi komoditi kos rendah
Tingkah laku pemprosesan:
- Stabil terma kepada 280–300°C dalam kebanyakan formulasi — serasi dengan suhu pemprosesan ABS, PA66, PC
- Di atas 300°C, penjanaan gas HBr/HCl memecut dengan mendadak — melebihi suhu tong menyebabkan pembebasan gas menghakis
- Membersihkan dengan pembawa neutral (HDPE atau PP) adalah wajib apabila dimatikan — bahan terbromin yang terperangkap merosot dan menyerang permukaan tong dan skru
- Mengakis kepada keluli alat standard: HBr dan HCl dijana pada sebarang serangan sisihan proses P20 dan H13. Tidak teruk dalam keadaan biasa tetapi terkumpul berbanding pengeluaran volum tinggi
Implikasi alatan:
- Keluli rongga piawai P20 boleh diterima untuk proses yang dikawal dengan baik
- Penyaduran (krom keras atau nikel tanpa elektro) disyorkan untuk volum tinggi atau sebarang proses yang berjalan berhampiran had suhu atas
- Protokol pembersihan mesti didokumenkan dalam arahan proses — episod pembakaran akibat denyar menyebabkan lubang kakisan setempat di pintu dan lubang udara
Status kawal selia: Senarai REACH SVHC termasuk beberapa sebatian FR terbromin. Arahan RoHS menyekat PBB dan PBDE. DBDPE pada masa ini tidak terhad di EU dan AS tetapi tertakluk pada semakan berterusan. Nyatakan gred yang mematuhi REACH/RoHS sahaja — sahkan pengisytiharan pembekal setiap tahun.
3.2 Tahan Api Berasaskan Fosforus (Bebas Halogen)
Mekanisme: Menggalakkan pembentukan lapisan arang pada permukaan polimer, menyekat akses oksigen secara fizikal dan menebat substrat. Sesetengah sistem fosforus juga mempunyai aktiviti fasa gas.
Sistem biasa:
- Resorcinol bis(diphenyl phosphate) (RDP) — Campuran PC/ABS (sistem utama untuk PC/ABS V-0 bebas halogen)
- Aluminium diethylphosphinate (AlPi, siri OP Clariant Exolit®) — PA6, PA66, PBT
- Polifosfat melamin (MPP) — PA6, PA66
- Fosforus merah — PA, PBT (jarang digunakan sekarang kerana pengendalian bahaya)
Tingkah laku pemprosesan:
- RDP dalam PC/ABS: mengurangkan kelikatan cair (bertindak sebagai plasticiser pada suhu pemprosesan) → meningkatkan risiko kilat , mengurangkan margin daya pengapit
- AlPi dalam gred PA: stabil secara haba hingga 320°C, kesan kelikatan minimum — kebanyakan sistem FR mesra proses tersedia pada masa ini
- MPP dalam PA: kestabilan sederhana; melebihi 290°C, punca penjanaan wap ammonia dan melamin permukaan melepuh dan coretan perak — kekalkan suhu cair pada hujung bawah julat PA
- Semua sistem fosforus: penyerapan lembapan dalam storan merendahkan prestasi dan menyebabkan coretan splay/perak — spesifikasi pengeringan adalah lebih ketat daripada gred tidak terisi
Keperluan pengeringan (gred fosforus FR):
| Polimer Asas | Pengeringan Gred Standard | Pengeringan Gred FR | Nota Tambahan |
|---|---|---|---|
| PA6 | 80°C / 4 jam | 85°C / 6–8 jam | Gred MPP terutamanya sensitif terhadap kelembapan |
| PA66 | 85°C / 4 jam | 90°C / 6–8 jam | Gred AlPi lebih memaafkan |
| PBT | 120°C / 4 jam | 130°C / 5–6 jam | FR PBT sangat sensitif terhadap kelembapan |
| PC/ABS | 90°C / 3–4 jam | 95°C / 4–6 jam | RDP berhijrah pada storan — gunakan segera selepas dibuka |
Implikasi alatan:
- Penghijrahan RDP: Dalam PC/ABS dengan RDP, ester fosfat boleh berhijrah ke permukaan bahagian dan ke rongga acuan dari semasa ke semasa. Ini menyebabkan:
- Pembentukan deposit acuan pada permukaan rongga (sisa putih atau kuning) yang memerlukan pembersihan setiap 50,000–150,000 tangkapan bergantung pada keadaan larian
- Pengurangan kilauan permukaan pada bahagian jika acuan tidak dibersihkan — kritikal untuk permukaan Kelas A
- Keluli tahan karat (S136) atau P20 bersalut krom keras mengurangkan lekatan deposit dan memudahkan pembersihan
- Gred AlPi dalam PA ialah sistem FR yang paling mesra perkakas — deposit minimum, kakisan minimum
3.3 Kalis Api Berasaskan Nitrogen (Sistem Melamin)
Mekanisme: Terutamanya pencairan fasa gas melalui pembebasan nitrogen; beberapa promosi arang apabila digabungkan dengan fosforus (sistem intumescent).
Sistem biasa:
- Melamine cyanurate (MC) — PA6, PA66 (V-2 boleh dicapai, V-0 sukar tanpa sinergi)
- Polifosfat melamin (MPP) — PA6, PA66 (V-0 achievable in combination)
- Sistem intumescent (APP pentaerythritol melamine) — PP, PE (terutamanya untuk aplikasi kabel dan filem bebas halogen)
Tingkah laku pemprosesan:
- MC dalam PA: terurai pada 320°C membebaskan asid isosianik dan wap melamin — had atas keras pada suhu cair 290°C untuk sebatian PA66/MC
- Sublimasi melamin pada permukaan rongga acuan membentuk mendapan serbuk putih — memerlukan pembersihan rongga yang kerap
- Sistem PP intumescent: sangat sensitif ricih; kelajuan suntikan yang tinggi menyebabkan pemisahan dan coretan komponen FR
Implikasi alatan:

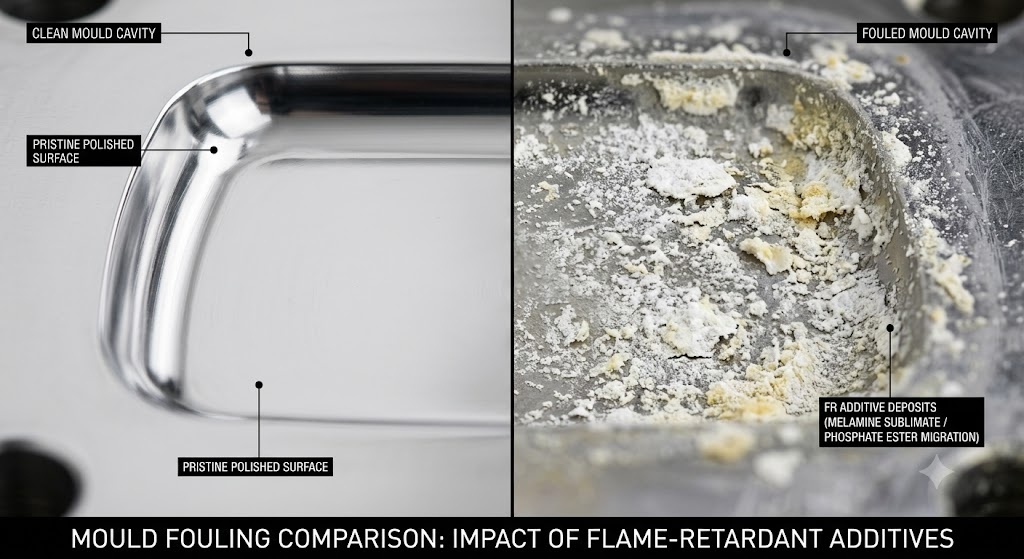

- Endapan sublimat melamin adalah masalah kekotoran acuan yang paling agresif dalam kategori gred FR
- Rongga bersalut krom atau bersalut PVD secara mendadak mengurangkan lekatan deposit — selang penyelenggaraan 2–3× lebih lama daripada tidak bersalut
- Tersumbat bolong daripada deposit adalah risiko yang ketara — bolong mesti direka bentuk untuk kebolehaksesan dan dibersihkan mengikut jadual yang ditetapkan (biasanya setiap 30,000–80,000 tangkapan)
3.4 Tahan Api Logam Hidroksida (ATH, MDH)
Mekanisme: Penguraian endotermik membebaskan wap air, menyejukkan substrat dan mencairkan gas mudah terbakar. Tiada halogen, tiada fosforus, tiada nitrogen — kimia paling bersih dari sudut pemprosesan produk sampingan.
Sistem biasa:
- Aluminium trihydrate (ATH) — terurai pada 180–200°C; had penggunaan kepada polimer yang diproses di bawah 200°C (EVA, LDPE, PVC)
- Magnesium dihydroxide (MDH, brucite) — terurai pada 300–320°C; melanjutkan kebolehgunaan kepada PP, PA6
Tingkah laku pemprosesan:
- Pemuatan yang sangat tinggi diperlukan (40–65% mengikut berat) untuk mencapai V-0 — meningkatkan ketumpatan kompaun secara mendadak dan mengurangkan sifat mekanikal
- Pemuatan pengisi yang tinggi meningkatkan kelikatan cair dengan ketara — tekanan suntikan yang lebih tinggi diperlukan, masa pengisian yang lebih lama
- Melelas pada skru, tong, dan rongga acuan — kadar haus adalah tinggi , serupa dengan gred penuh kaca
- Sebatian MDH/ATH mempunyai kecekapan peningkatan LOI yang sangat rendah bagi setiap pemuatan unit berbanding sistem halogen/fosforus — jarang digunakan di mana V-0 pada dinding nipis diperlukan
Implikasi alatan:
- Rawat sebagai setara dengan GF30–GF40 untuk tujuan haus
- Sisipan pintu keras (≥52 HRC) wajib
- Reka bentuk pelari dan pintu pagar mesti meminimumkan ricih (diameter lebih besar daripada setara yang tidak diisi) untuk mengelakkan penggumpalan pengisi dan hakisan pintu
- Keluli rongga: H13 atau keluli alat keras yang setara — P20 adalah marginal untuk pengeluaran ATH/MDH volum tinggi
4. Memproses Pelarasan Parameter untuk Gred FR
Jadual: Pelarasan Tetingkap Proses lwn. Polimer Asas
| Parameter | Arah | Magnitud | Rasional |
|---|---|---|---|
| Suhu cair | Lebih rendah | 5–20°C di bawah standard | Cegah penguraian haba FR |
| Masa tinggal tong | Minimumkan | Reka bentuk untuk <5 min maks | Degradasi adalah masa × bergantung kepada suhu |
| Kelajuan suntikan | Kurangkan | 10–20% | Kurangkan penguraian akibat ricih; mengurangkan risiko denyar (RDP) |
| Tekanan belakang | Kurangkan | 10–20% di bawah standard | Kurangkan penjanaan haba ricih |
| Kelajuan skru | Kurangkan | 10–15% RPM | Rasional yang sama |
| Bersihkan protokol | Wajib | Setiap penutupan setiap kali | Elakkan degradasi menghakis antara larian |
| Pengeringan | Meningkatkan suhu dan masa | Lihat Jadual dalam Bahagian 3.2 | Gred FR lebih sensitif terhadap kelembapan |
| Suhu acuan | Lebih rendah end of range | Mana mungkin | Mengurangkan pembentukan deposit (sistem melamin) |
| Suhu pelari panas | Minimum berdaya maju | Serendah pengisian yang dibenarkan | Zon paling kritikal untuk degradasi FR |

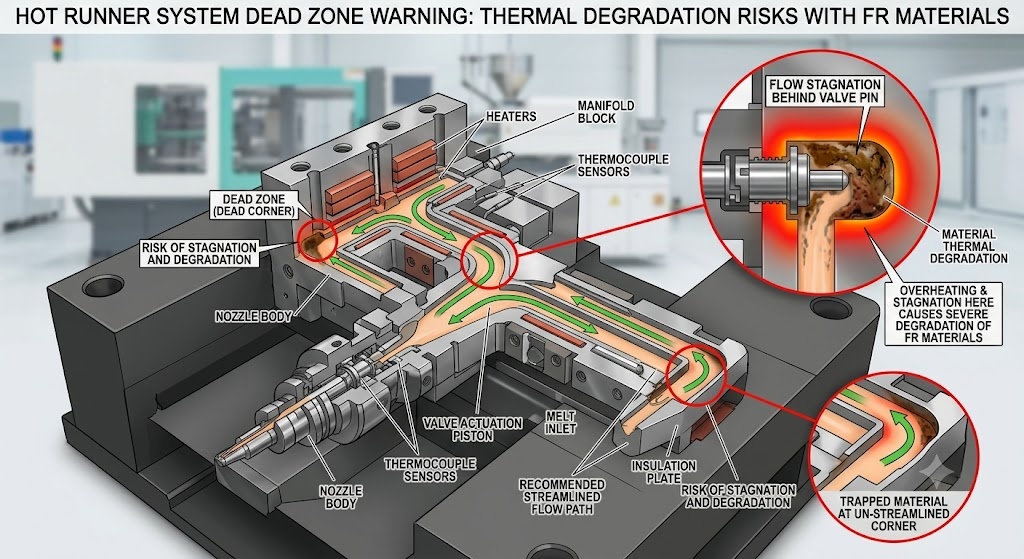

Pertimbangan Hot Runner
Pelari panas adalah zon berisiko tertinggi untuk kemerosotan bahan FR. Petua manifold dan muncung mengekalkan cair pada suhu secara berterusan — dan di zon mati (di belakang batang injap, dalam selekoh manifold yang direka bentuk dengan buruk), masa tinggal boleh menjadi 30-60 minit. Ini cukup untuk merendahkan kebanyakan sistem FR.
Keperluan reka bentuk hot runner wajib untuk gred FR:
- Geometri manifold garisan penuh (tiada sudut mati) — nyatakan kepada pembekal hot runner
- Isipadu manifold minimum selaras dengan keperluan isian — manifold bersaiz besar meningkatkan masa kediaman
- Kawalan suhu zon bebas bagi setiap muncung — membenarkan pengurusan suhu minimum yang tepat
- Pintu injap diutamakan berbanding pintu terbuka — membenarkan penutupan positif semasa pengeluaran terhenti
- Penurunan suhu semasa penutupan: kurangkan kepada 150–170°C serta-merta pada sebarang jeda pengeluaran >5 minit
5. Keluli Acuan dan Pemilihan Rawatan Permukaan
Jadual: Keluli Acuan yang disyorkan oleh FR Chemistry
| Sistem FR | Polimer Asas | Keluli Rongga | Keluli Teras | Sisipan Pintu | Rawatan Permukaan | Tidakta |
|---|---|---|---|---|---|---|
| Brominated (DBDPE) | ABS, HIPS | P20 atau S136 | P20 | H13 mengeras | Penyaduran krom keras atau EN | Penyaduran kritikal untuk volum tinggi |
| RDP (ester fosfat) | PC/ABS | S136 diutamakan | P20 | S136 | Penyaduran PVD atau EN | Lekatan deposit paling rendah pada S136 |
| AlPi (aluminium fosfinat) | PA, PBT | P20 atau H13 | P20 | H13 | Krom pilihan | Sistem FR yang paling mesra perkakas |
| Melamin (MC, MPP) | PA6, PA66 | P20 chrome atau S136 | P20 | H13 | Krom keras wajib | Mendapan sublimat teruk tanpa salutan |
| ATH / MDH (logam hidroksida) | PP, PA, EVA | H13 mengeras | H13 | H13 atau karbida | Chrome atau PVD | Rawat sebagai sebatian pengisi yang melelas |
| Inherent (PPS, INTIP) | PPS, PEEK | S136 atau 420SS | S136 | S136 | Pilihan | Mengakis pada suhu cair; risiko kakisan keluli asas |

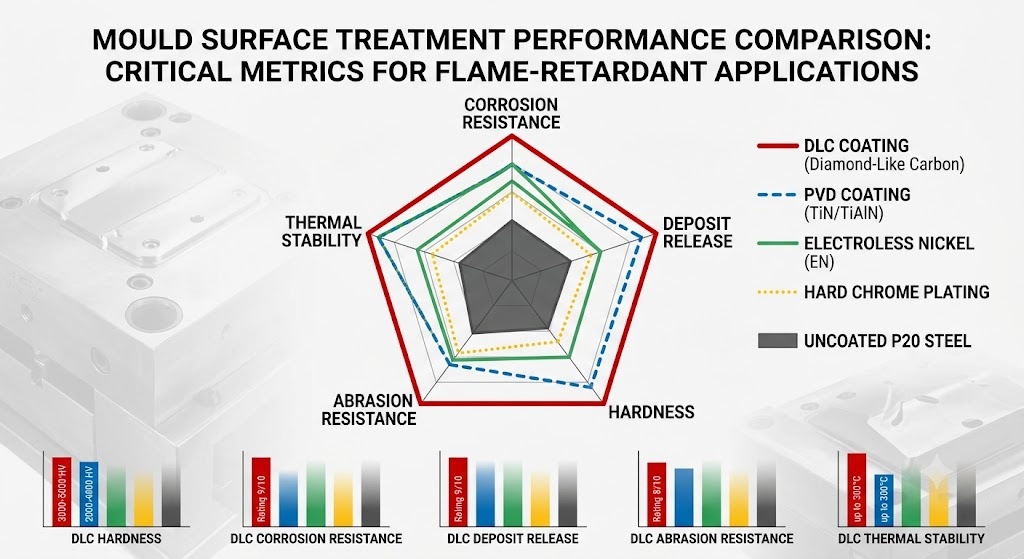

Perbandingan Prestasi Rawatan Permukaan untuk Aplikasi FR
| Rawatan | Rintangan Kakisan | Pelepasan Deposit | Kekerasan (HV) | Suhu Maks | Kos Premium |
|---|---|---|---|---|---|
| Penyaduran krom keras | bagus | Sederhana | 900–1100 | 400°C | 15–25% |
| Nikel tanpa elektrik (EN) | Cemerlang | bagus | 500–700 | 260°C | 10–20% |
| PVD (TiN, TiAlN) | bagus | bagus–Excellent | 2000–3300 | 400–600°C | 20–35% |
| DLC (Karbon Seperti Berlian) | Cemerlang | Cemerlang | 3000–5000 | 300°C | 30–50% |
| P20 tidak bersalut | miskin | miskin | 300–350 | — | Garis dasar |
Salutan DLC memberikan prestasi pelepasan deposit terbaik untuk gred FR sistem melamin — terutamanya berharga untuk pengeluaran kepungan PC/ABS dan PA volum tinggi di mana masa berhenti pembersihan rongga adalah penting.
6. Reka Bentuk Vent untuk Gred FR
Sebatian kalis api menjana lebih banyak gas keluar daripada gred yang tidak terisi — hasil sampingan penguraian, lembapan daripada logam hidroksida, dan bahan tambahan yang meruap semuanya menghasilkan gas yang mesti dialihkan dari rongga. Punca pengudaraan yang tidak mencukupi:
- Pembakaran kesan diesel di lokasi isian terakhir — deposit arang yang sering disalahdiagnos sebagai pemerah pintu atau kemerosotan bahan
- Pukulan pendek daripada tekanan balik gas dalam bahagian tebal
- Permukaan melepuh daripada kelembapan terperangkap atau komponen FR yang tidak menentu
Syor Kedalaman Vent untuk Gred FR
| Bahan / Sistem FR | Kedalaman Bolong (tanah, mm) | Lebar Bolong (mm) | Kedalaman Pelega Bolong (mm) | Selang Pembersihan |
|---|---|---|---|---|
| ABS / terbromin FR | 0.012–0.018 | 5–8 | 0.5 | Setiap 100,000 tangkapan |
| PC/ABS / RDP | 0.010–0.015 | 5–8 | 0.5 | Setiap 80,000 tangkapan |
| PA66 / AlPi | 0.010–0.015 | 4–6 | 0.3 | Setiap 120,000 tangkapan |
| PA6 / melamin | 0.008–0.012 | 4–6 | 0.3 | Setiap 30,000–50,000 tangkapan |
| PP / ATH intumescent | 0.015–0.020 | 6–10 | 0.5 | Setiap 80,000 tangkapan |
| PPS (FR yang wujud) | 0.005–0.008 | 3–5 | 0.2 | Setiap 150,000 tangkapan |
Sebatian FR berasaskan melamin mempunyai tingkah laku mengotori bolong yang paling agresif. Acuan pengeluaran yang menjalankan PA6/MC yang tidak dibersihkan mengikut jadual akan menyekat bolong dalam 50,000 tangkapan — membawa kepada pembakaran, tangkapan pendek dan penolakan sebahagian.
Cadangan reka bentuk: Untuk gred FR dengan kecenderungan keluar gas yang tinggi (melamin, sistem intumescent), reka bentuk bolong sebagai sisipan yang boleh diganti jika boleh. Ini membolehkan pembersihan bolong di luar talian sementara acuan terus berjalan dengan set ganti yang bersih.
7. Kualiti dan Pertimbangan Pematuhan
7.1 Pengesahan Kad Kuning UL94
Penarafan UL94 yang dicetak pada lembaran data bahan ialah tuntutan pemasaran pembekal. Sumber yang berwibawa ialah Pangkalan data iQ Produk UL (dahulunya Kad Kuning) . Sebelum menentukan bahan FR untuk aplikasi terkawal UL94, sahkan:
- Gred dan lot yang tepat sepadan dengan penyenaraian Kad Kuning semasa
- Penarafan digunakan pada ketebalan dinding bahagian anda — banyak bahan kehilangan satu kelas penilaian pada dinding yang lebih nipis
- Warna disenaraikan — sistem pigmen menjejaskan prestasi FR
- Tarikh tamat sijil adalah terkini — UL menjalankan ujian semula berkala dan penarafan boleh ditarik balik
7.2 Kesan Warna pada Prestasi FR
Sistem pigmen berinteraksi dengan aditif FR dengan cara yang boleh mengurangkan prestasi dengan satu kelas UL94 penuh. Karbon hitam (digunakan dalam sebatian hitam) secara amnya meningkatkan prestasi FR — ia menggalakkan pembentukan arang. Pigmen putih (TiO₂) adalah neutral kepada sedikit negatif. Pigmen organik (terutamanya pigmen azo kuning dan merah) boleh mengganggu sistem FR fosforus.
peraturan: Sentiasa layakkan prestasi FR pada warna pengeluaran, bukan data rujukan semula jadi atau hitam sahaja. Jika pelanggan memerlukan V-0 dalam pelbagai warna, dapatkan pengesahan Kad Kuning UL untuk setiap warna secara berasingan.
7.3 Prestasi FR Talian Kimpalan dan Talian Knit
Rantau garisan kimpalan bahagian FR acuan suntikan biasanya menunjukkan retardans nyalaan yang dikurangkan berbanding dengan pukal. Dalam zon kimpalan, gentian kaca menjajarkan selari dengan hadapan aliran, dan pengedaran aditif FR boleh menjadi tidak seragam. Pengujian hendaklah termasuk spesimen yang dipotong dari kawasan talian kimpalan untuk aplikasi dengan keperluan keselamatan kebakaran yang kritikal.
7.4 Resin dan Kitar Semula
Aditif FR — terutamanya sistem halogen — menyukarkan kebolehkitar semula akhir hayat. Penyulingan semula dalam proses (spru, pelari, bahagian yang ditolak) daripada sebatian FR terbromin memerlukan:
- Nisbah semula maksimum: 10–15% mengikut berat — nisbah yang lebih tinggi merendahkan prestasi FR dan meningkatkan penjanaan gas
- Regrind tidak boleh dicampur merentasi keluarga kimia FR — regrind terbromin yang mencemarkan sebatian bebas halogen mewujudkan ketidakpastian pematuhan
- Dokumen nisbah penyusunan semula dalam rekod proses untuk kebolehkesanan
8. Penyelesaian masalah: Kecacatan Gred FR Biasa dan Punca Punca
| Kecacatan | Kemungkinan Punca Berkaitan FR | Tindakan Pembetulan |
|---|---|---|
| Contengan perak / splay | Kelembapan dalam sebatian FR; penguraian FR yang tidak menentu | Tingkatkan masa/suhu pengeringan; mengurangkan suhu cair; semak penyimpanan bahan |
| Perubahan warna kuning/coklat di pintu pagar | Penguraian terma FR pada muncung pelari panas | Kurangkan suhu muncung; meminimumkan masa tinggal; pembersihan lebih kerap |
| Mendapan putih pada permukaan rongga | Sublimasi melamin (sistem MC/MPP) atau penghijrahan RDP | Bersihkan rongga dengan pelarut yang sesuai; meningkatkan kekerapan pembersihan; pertimbangkan salutan DLC |
| Membakar di lokasi isian terakhir | pengudaraan yang tidak mencukupi; gas keluar daripada penguraian FR | Tambah atau dalamkan lubang di lokasi terbakar; mengurangkan kelajuan suntikan |
| Denyar (permulaan baharu) | RDP bertindak sebagai plasticiser mengurangkan kelikatan | Kurangkan suhu cair; semak bahan MFI berbanding lot sebelumnya; mengurangkan kelajuan suntikan |
| Kilauan berkurangan | Deposit acuan daripada migrasi FR | Rongga bersih; gunakan salutan PVD atau DLC |
| Pukulan pendek (previously stable tool) | Bolong terhalang daripada deposit FR | Bersihkan bolong segera; melaksanakan penyelenggaraan bolong berjadual |
| Delaminasi / pemisahan lapisan | Pencemaran regrind yang tidak serasi; lembapan | Menghapuskan pencemaran regrind; mengesahkan pengeringan; semak pensijilan lot |
| Kegagalan ujian UL94 pada bahagian pengeluaran | Perubahan warna tanpa kelayakan semula; kisar semula nisbah berlebihan; dinding lebih nipis daripada yang disahkan | Layakkan semula warna; mengurangkan kisar semula; sahkan ketebalan dinding pada bahagian nipis |
9. Kesimpulan
Gred pengacuan suntikan kalis api memberikan gabungan unik kepekaan proses, keagresifan alatan dan kerumitan pematuhan yang tidak dimiliki oleh termoplastik kejuruteraan standard. Akibat salah urus bahan FR melangkaui kualiti bahagian — sebatian FR yang terdegradasi boleh menghakis skru dan tong, bolong menyekat, mendapan pada rongga, dan dalam kes yang paling teruk menjana gas toksik dalam persekitaran pemprosesan.
Laluan ke pengeluaran gred FR yang boleh dipercayai adalah sistematik: pilih kimia FR yang betul untuk suhu aplikasi dan keperluan pengawalseliaan, nyatakan keluli acuan dan rawatan permukaan yang sesuai dengan kimia itu, laksanakan pengeringan dan kawalan proses yang lebih ketat, dan wujudkan jadual penyelenggaraan pencegahan yang menyumbang kepada ciri-ciri kekotoran dan haus yang dipercepatkan bagi sebatian FR. Kejuruteraan faktor-faktor ini pada peringkat reka bentuk kos sebahagian kecil daripada apa yang membetulkannya dalam pengeluaran.
Artikel Berkaitan:
- Pengacuan Suntikan Perumahan Bateri EV: PA66 GF50 lwn. PPS GF40 — Tukar Ganti Kejuruteraan
- 8 Bahan Pengacuan Suntikan Terbaik untuk 2026
- Panduan Pemilihan untuk Keluli Acuan Suntikan Ketepatan Tinggi
- Acuan Berkelip dalam Pengacuan Suntikan: Punca, Pencegahan dan Penghapusan
- Mencapai Kemasan Permukaan Optimum dalam Pengacuan Suntikan Plastik
Acuan IMTEC | Nr.818 Jinyuan Road, Yinzhou, Ningbo, 315100, Zhejiang, China | [email protected] | 86 153 5648 7586
